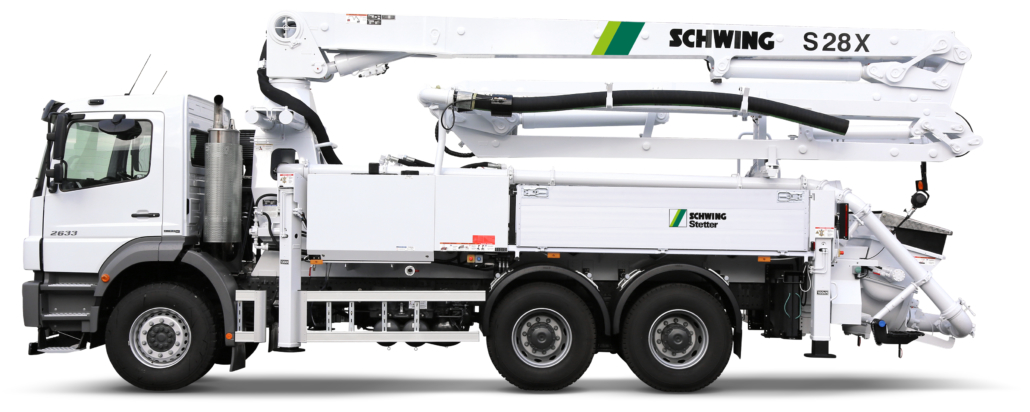

S 28 X

Výškový dosah: 27,8 m
Čerpací výkon: až 136 m3/h
Čerpací tlak: až 108 bar

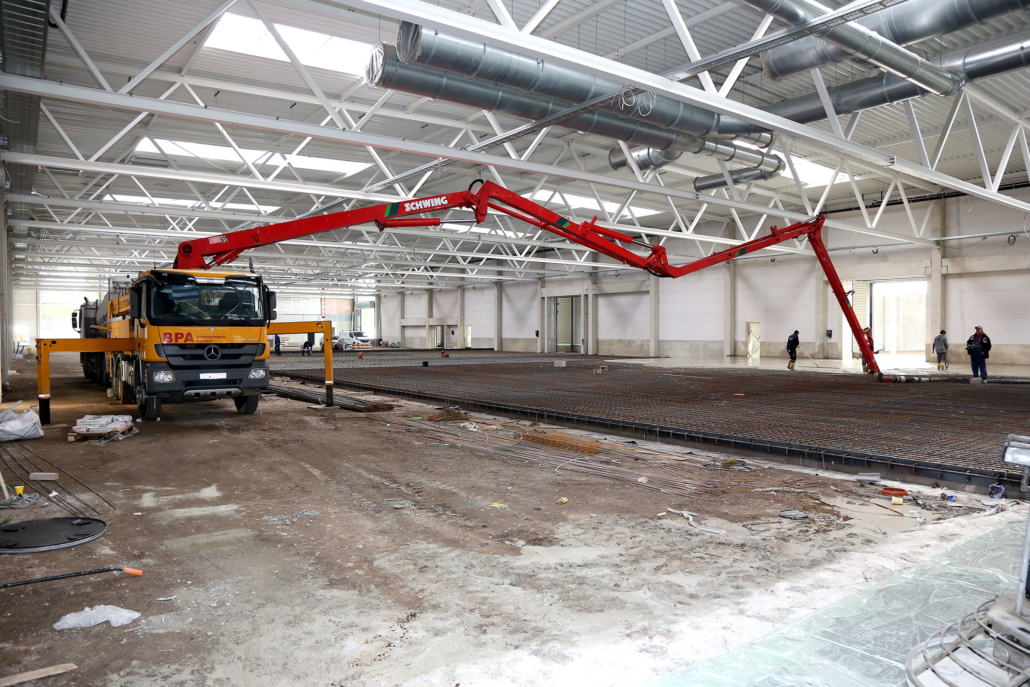

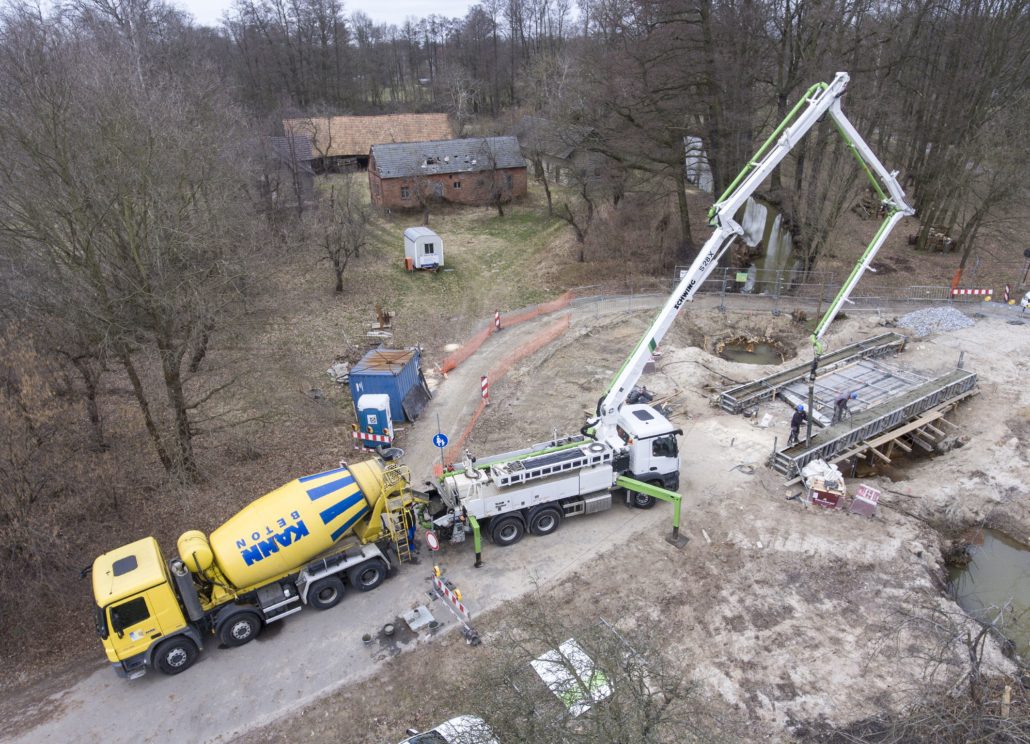

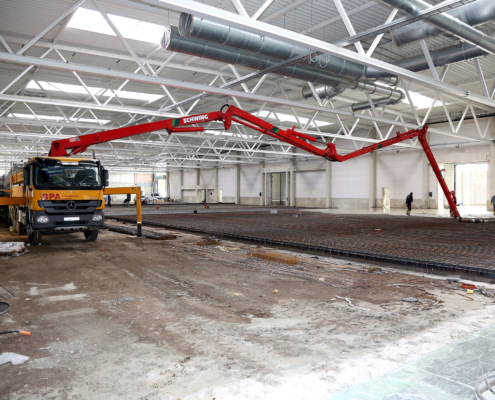

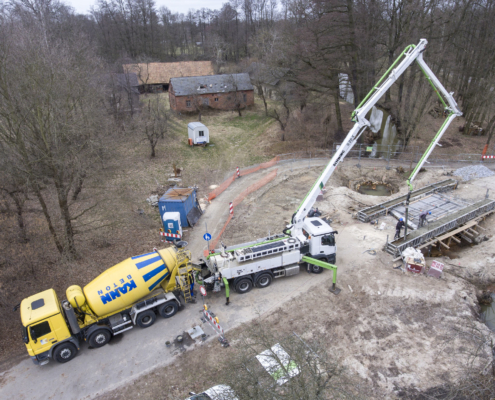

Využitie: uzavreté objekty, haly, sály, stiesnené priestory, sanačné práce, tunely

Charakteristika

  • nízka rozbaľovacia výška a malé nároky na plochu pre zapatkovanie;
  • výborná pohyblivosť vďaka “ZR” skladaniu výložníka;
  • usmerňovací ventil ROCK => nízky oter a jednoduché čistenie => efektívne a hospodárne čerpanie;
  • otvorený hydraulický okruh, systém SCHWING => hospodárna prevádzka => nízka spotreba pohonných hmôt;
  • riadiaci a diagnostický systém VECTOR, ktorý umožňuje sledovanie prevádzkového stavu čerpadla, detekciu prípadných porúch, nastavenie parametrov výložníka atď.

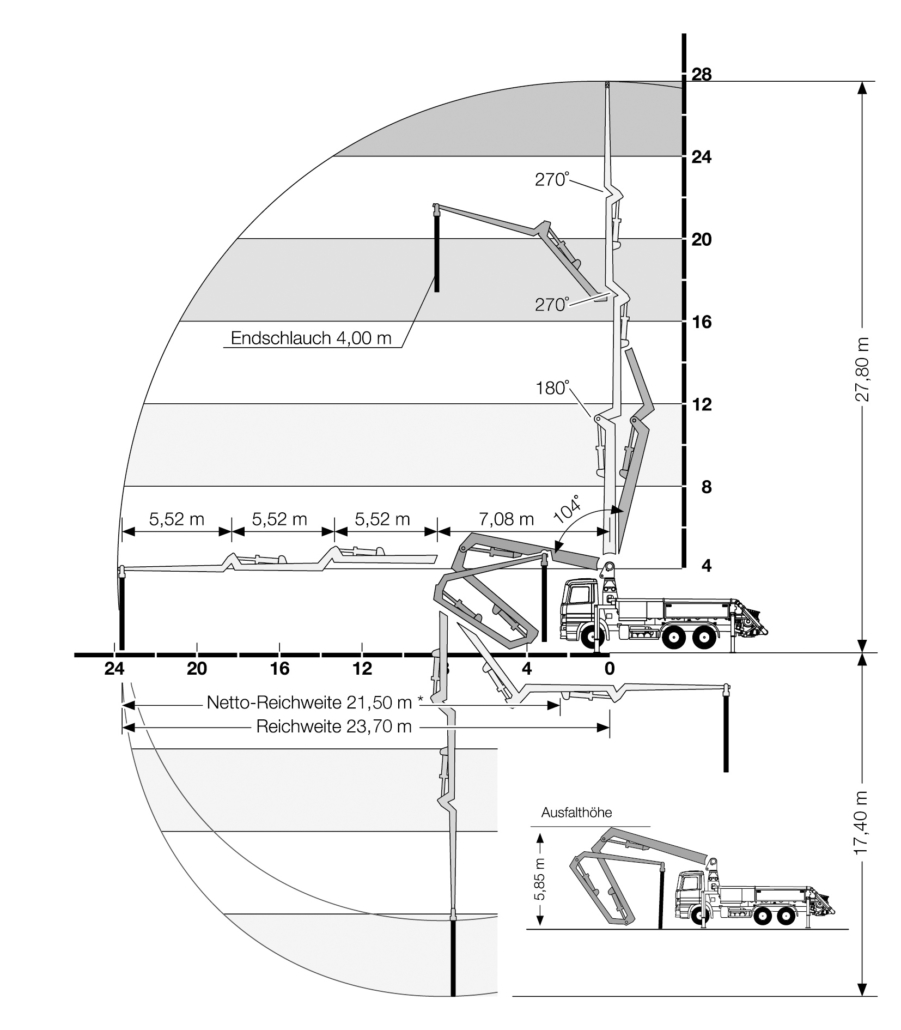

Technické údaje

Typ Skladanie Potrubie Koncová hadica Vertikálny dosah Horizontálny dosah Počet sekcií Akčný rádius Rozbalovacia výška
S 28 ZR DN 125 3,00 m 27,71 m 23,67 m 4 370° 5,85 m
Typ S 28
Skladanie ZR
Potrubie DN 125
Koncová hadica 3,00 m
Vertikálny dosah 27,71 m
Horizontálny dosah 23,67 m
Počet sekcií 4
Akčný rádius 370°
Rozbaľovacia výška 5,85 m
Typ Pohon Dopravné valce Dopravný výkon* Dopravný tlak* Počet zdvihov* Usmerňovací ventil
P2020 320 l/min 200 x 2.000 mm 90 / 51 m3/h 70 / 126 bar 24 / 14 min-1 M-Rock
P2023 380 l/min 230 x 2.000 mm 96 / – m3/h 85 / – bar 19 / – min-1 M-Rock (B-Rock)**
P2023 450 l/min 230 x 2.000 mm 114 / – m3/h 85 / – bar 23 / – min-1 M-Rock (B-Rock)**
Typ P2020 P2023 P2023
Pohon 320 l/min 380 l/min 450 l/min
Dopravné valce 200 x 2.000 mm 230 x 2.000 mm 230 x 2.000 mm
Dopravný výkon* 90 / 51 m3/h 96 / – m3/h 114 / – m3/h
Dopravný tlak* 70 / 126 bar 85 / – bar 85 / – bar
Počet zdvihov* 24 / 14 min-1 19 / – min-1 23 / – min-1
Usmerňovací ventil M-Rock M-Rock (B-Rock)** M-Rock (B-Rock)**
Typ Šírka vpredu Šírka vzadu Zaťaženie vpredu Zaťaženie vzadu
X 5,96 m 3,60 m 130 kN 100 kN
Typ X
Šířka vpředu 5,96 m
Šířka vzadu 3,60 m
Zatížení vpředu 130 kN
Zatížení vzadu 100 kN

Výkonové parametre sú maximálne teoretické hodnoty.
Nemožno súčasne dosiahnuť max. tlaku a max. výkonu
* Hodnoty vztiahnuté k spôsobu zapojenia hydrauliky: piestnice/piest
** Voliteľná položka
