FBP 24

Výškový dosah: 23,8 m
Čerpací výkon: až 61 m3/h
Čerpací tlak: až 71 bar
Veľkosť bubna: 7 m3
Užitie využitie u každej betonárne; menšie stavby

Charakteristika

  • štíhly výložník a minimálne nároky na plochu pre zapatkovanie;
  • odľahčený bubon domiešavača z oteruvzdornej ocele HARDOX 500 a 400
  • výborná pohyblivosť vďaka “Z” skladaniu výložníka;
  • usmerňovací ventil ROCK => nízky oter a jednoduché čistenie => efektívne a hospodárne čerpanie;
  • otvorený hydraulický okruh, systém SCHWING => hospodárna prevádzka => nízka spotreba pohonných hmôt;
  • riadiaci a diagnostický systém VECTOR, ktorý umožňuje sledovanie prevádzkového stavu čerpadla, detekciu prípadných porúch, nastavenie parametrov výložníka a i.

Technické údaje

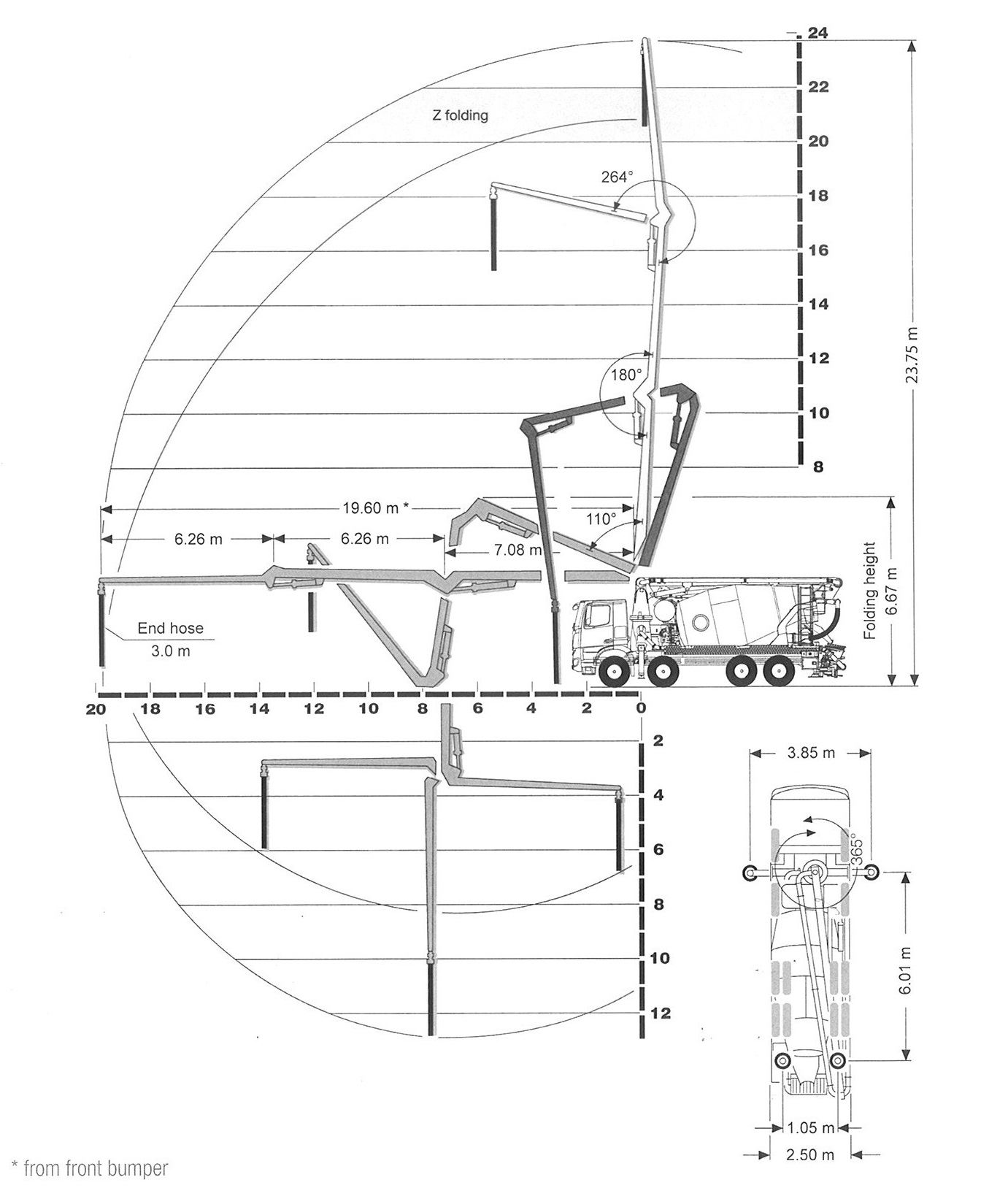

Typ Skladanie Potrubie Koncová hadica Vertikálny dosah Horizontálny dosah Počet sekcií Akčný rádius Rozbaľovacia výška
FBP 24 Z DN 125 (DN 100)** 3,00 m 23,75 m 19,60 m 3 365° 6,67 m
Typ FBP 24
Skladanie Z
Potrubie DN 125 (DN 100)**
Koncová hadica 3,00 m
Vertikálny dosah 23,75 m
Horizontálny dosah 19,60 m
Počet sekcií 3
Akčný rádius 365°
Rozbaľovacia výška 6,67 m
Typ Dopravné valce Dopravný výkon* Dopravný tlak* Počet zdvihov* Usmerňovací ventil
P1020 200 x 1.000 mm 61 m3/h 71 bar 32 min-1 S-Rock
Typ P1020
Dopravné valce 200 x 1.000 mm
Dopravný výkon* 61 m3/h
Dopravný tlak* 71 bar
Počet zdvihov* 32 min-1
Usmerňovací ventil S-Rock
Typ Šírka vpredu Šírka vzadu Zaťaženie vpredu Zaťaženie vzadu
H 3,85 m 2,55 m (šírka vozidla) 180 kN 125 kN
Typ H
Šírka vpredu 3,85 m
Šírka vzadu 2,55 m (šírka vozidla)
Zaťaženie vpredu 180 kN
Zaťaženie vzadu 125 kN
Typ Menovitá veľkosť Nádrž na vodu Materiál bubna Materiál špirály
AM 7 LL 7 m3 650 l HARDOX 400 HARDOX 500
Typ AM 7 LL
Menovitá veľkosť 7 m3
Nádrž na vodu 650 l
Materiál bubna HARDOX 400
Materiál špirály HARDOX 500

Výkonové parametre sú maximálne teoretické hodnoty.
Nemožno súčasne dosiahnuť max. tlaku a max. výkonu
* Hodnoty vztiahnuté k spôsobu zapojenia hydrauliky: piestnice/piest
