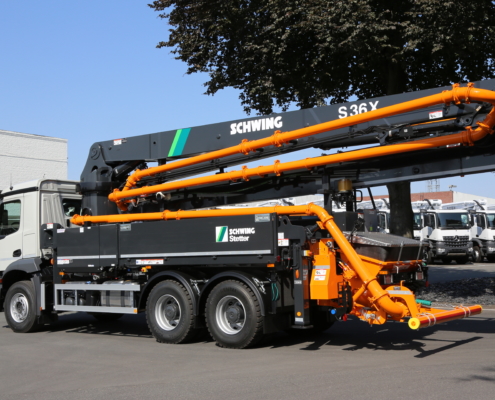

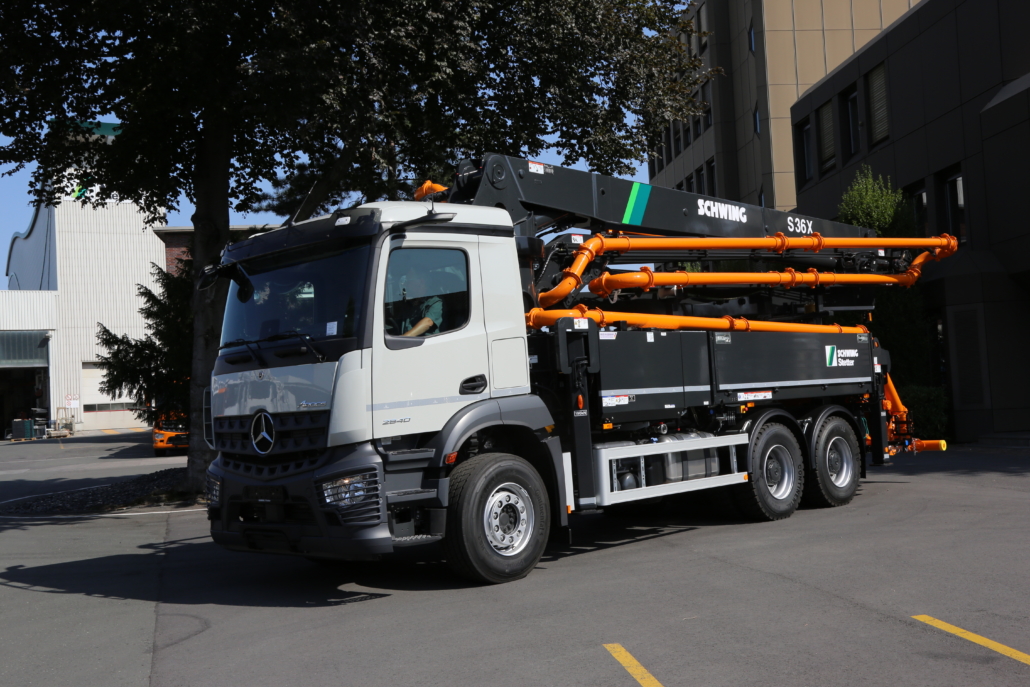

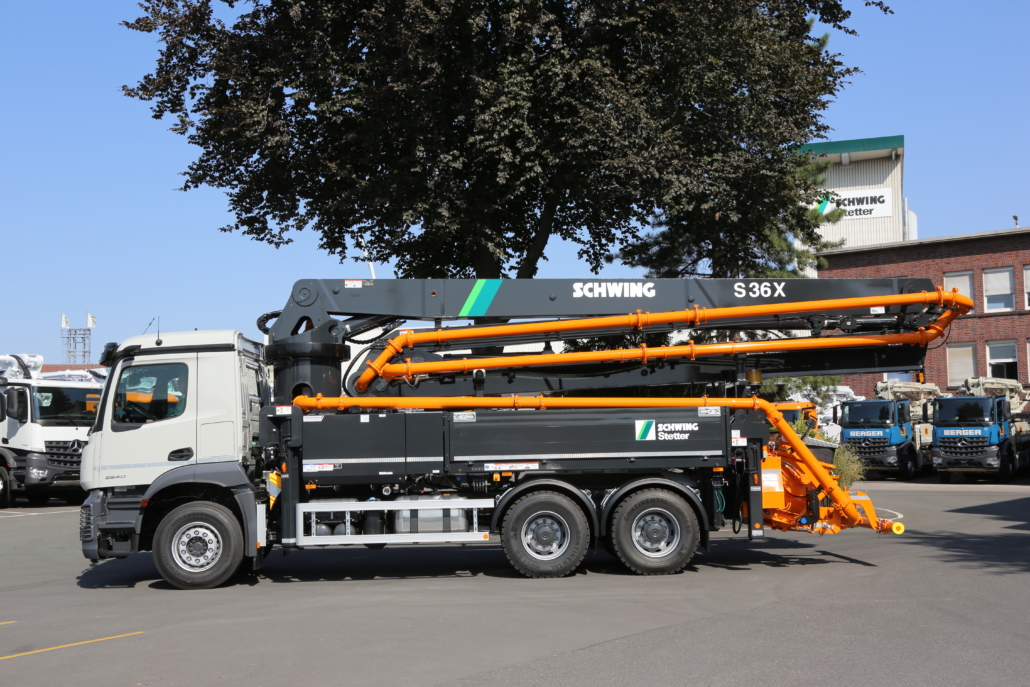

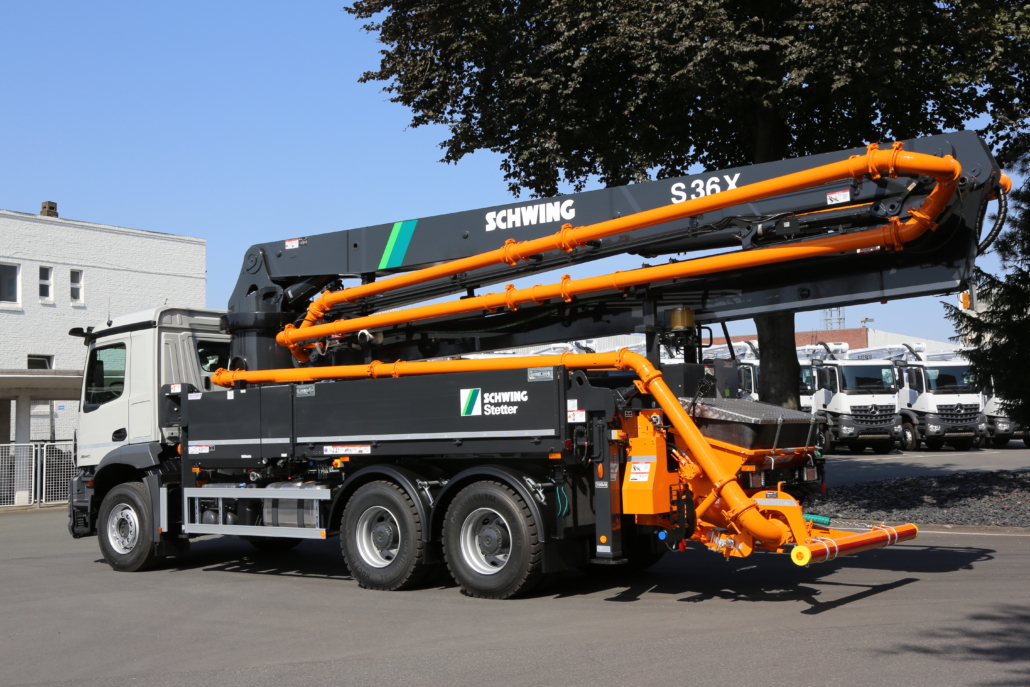

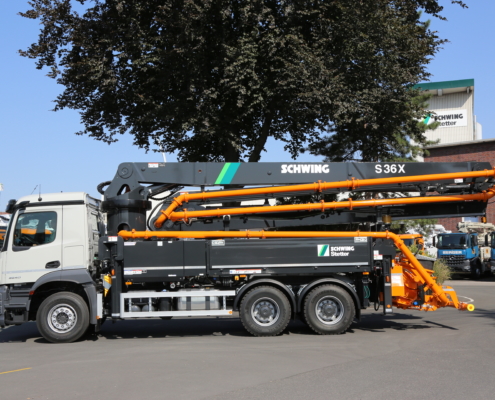

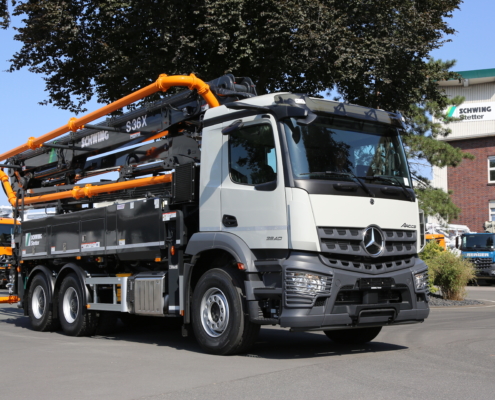

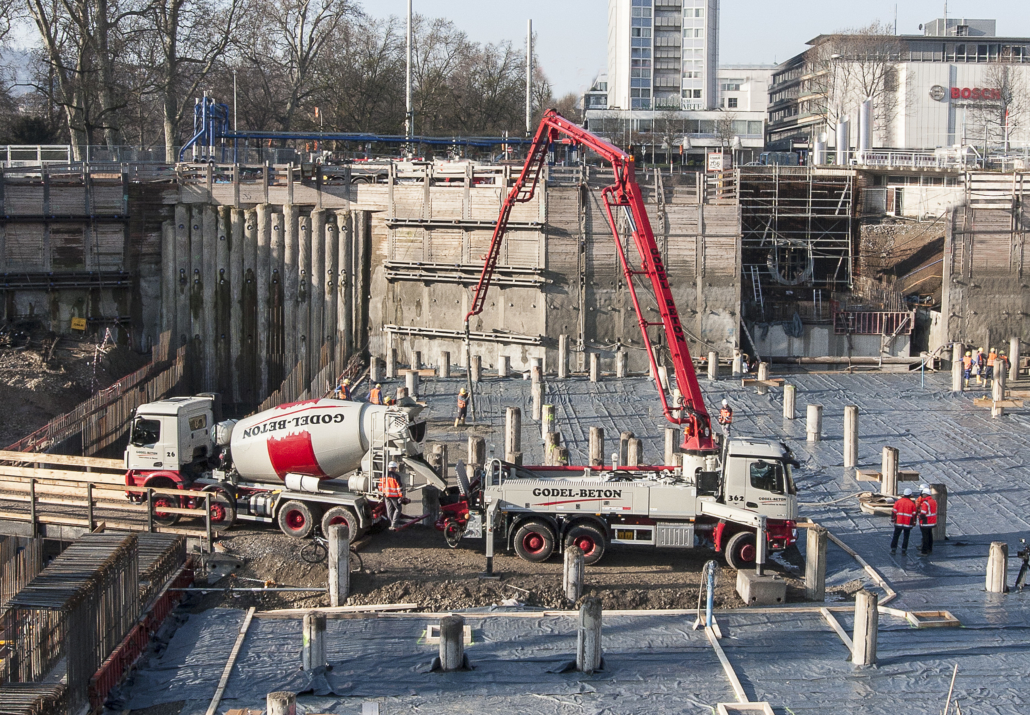

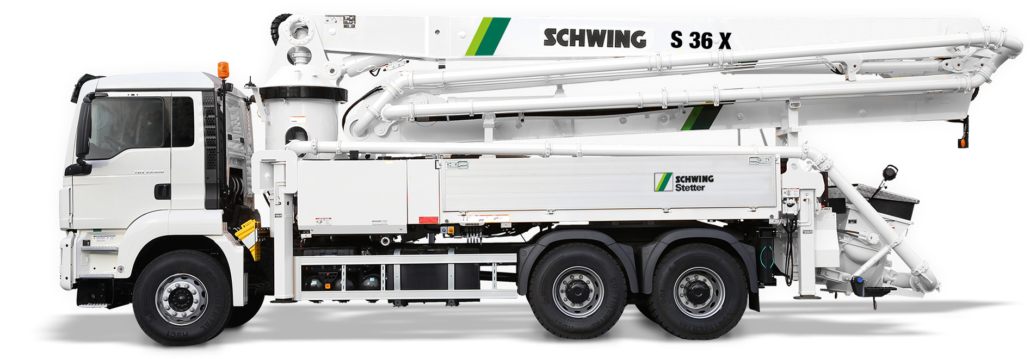

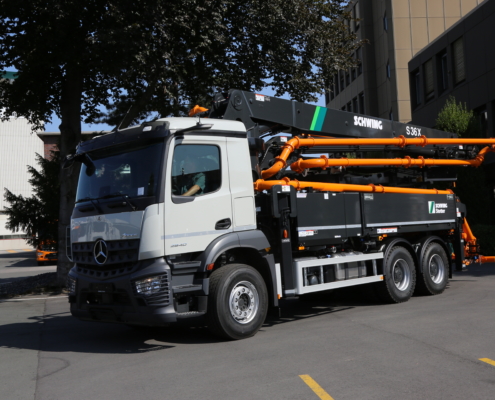

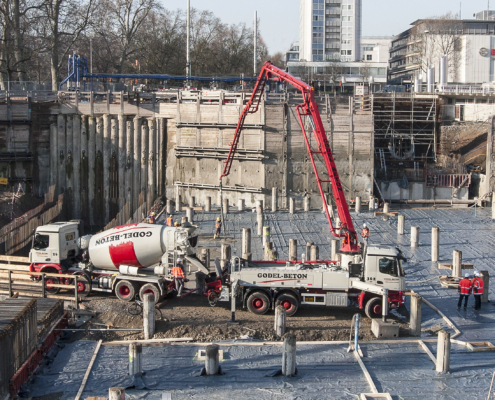

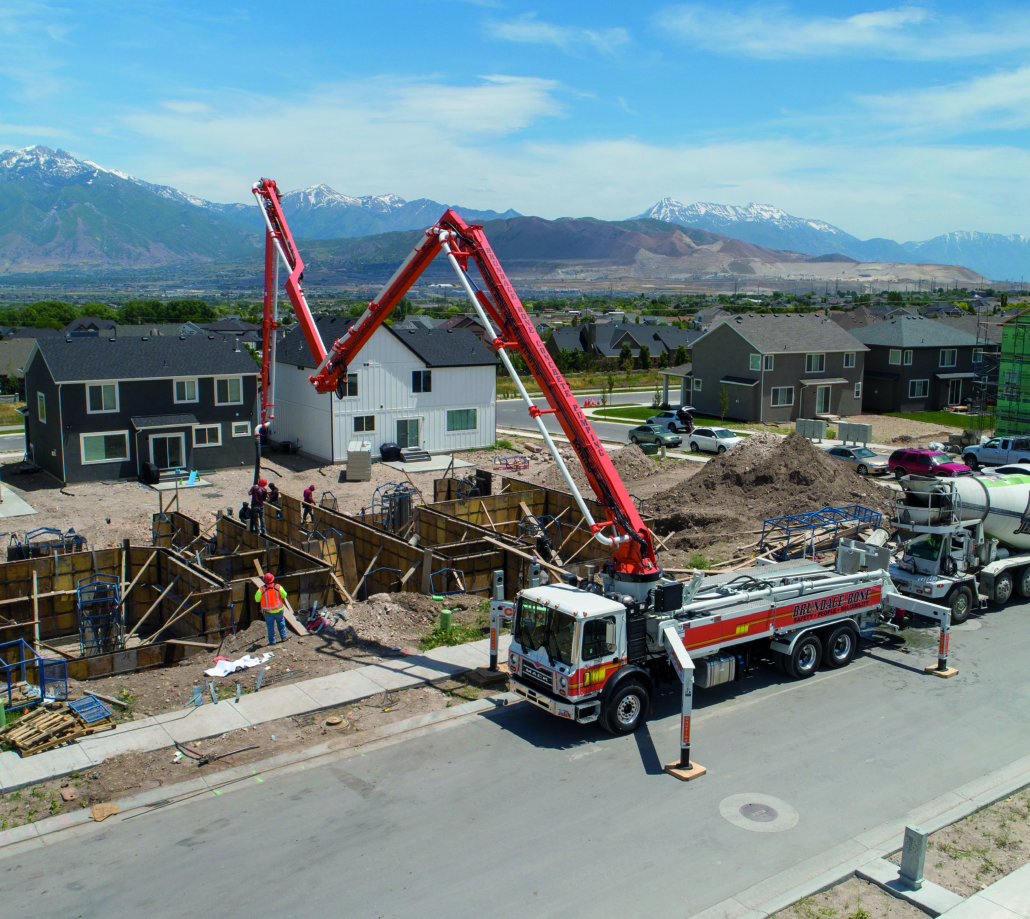

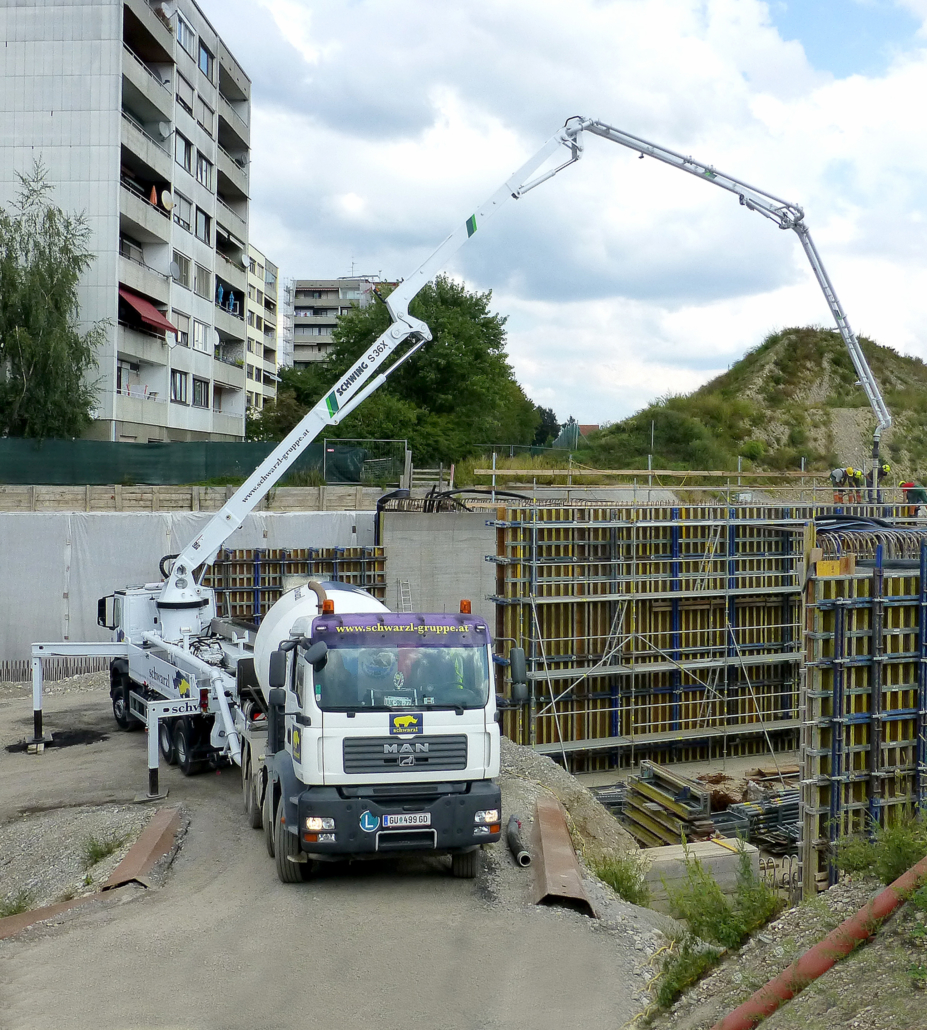

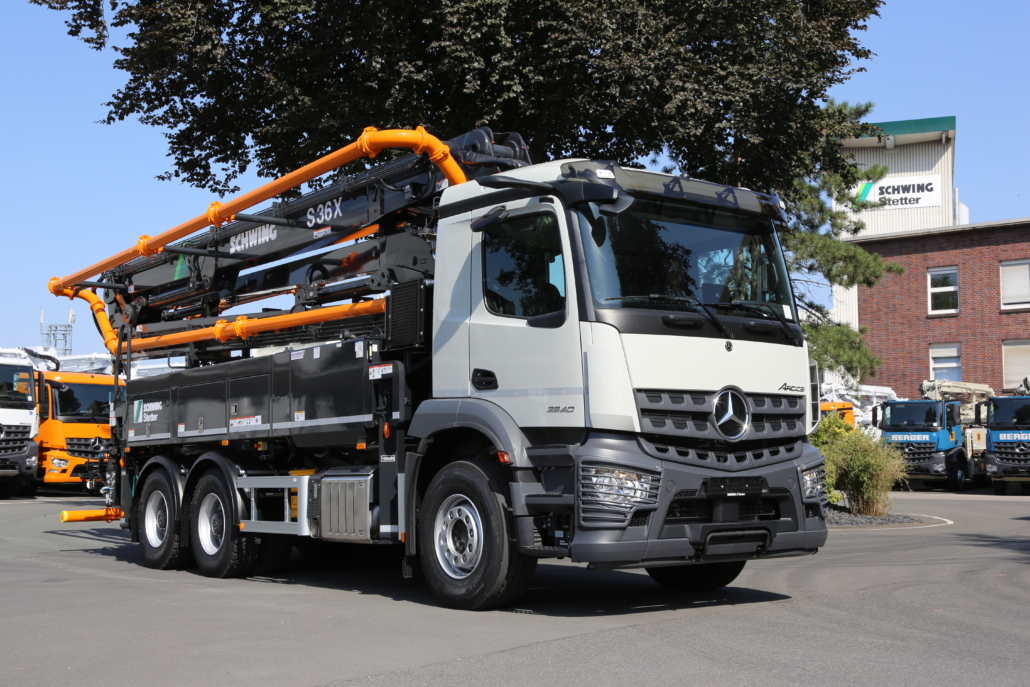

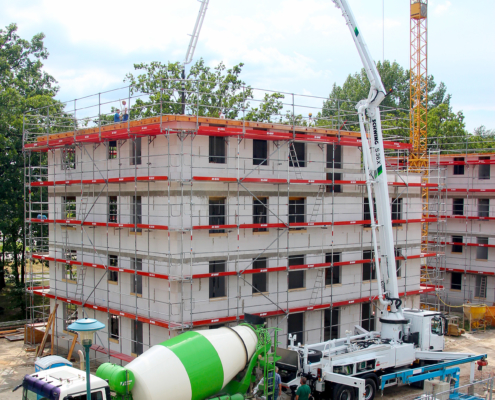

S 36 X

Výškový dosah:	35,20 m
Čerpací výkon:	až 161 m³/h
Čerpací tlak:	až 85 bar

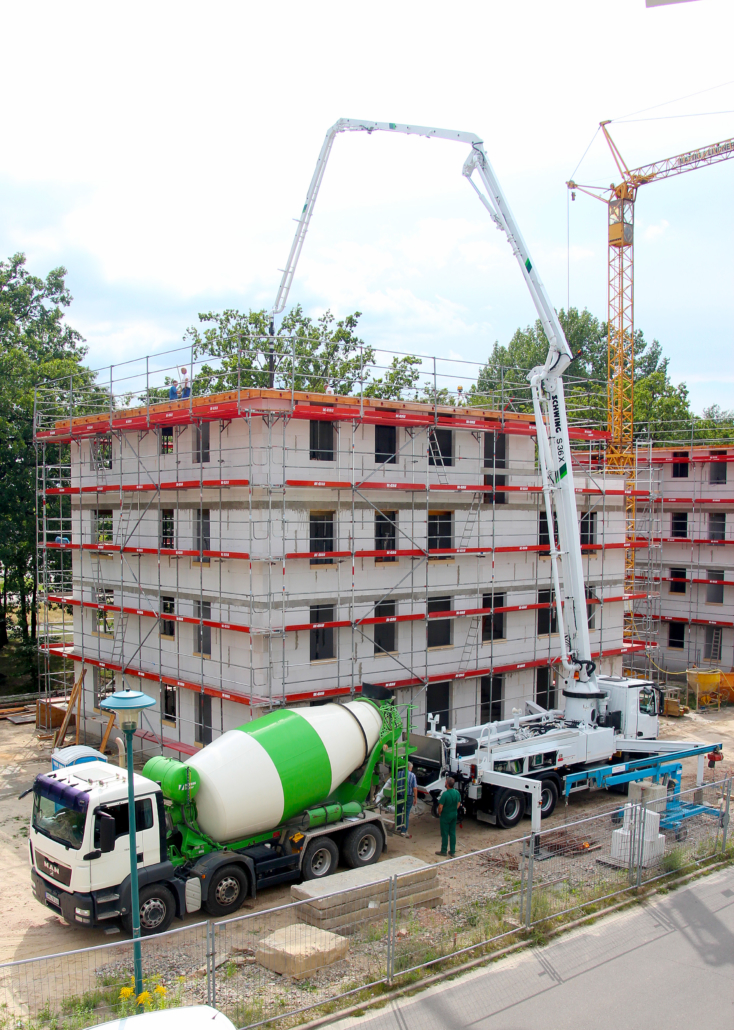

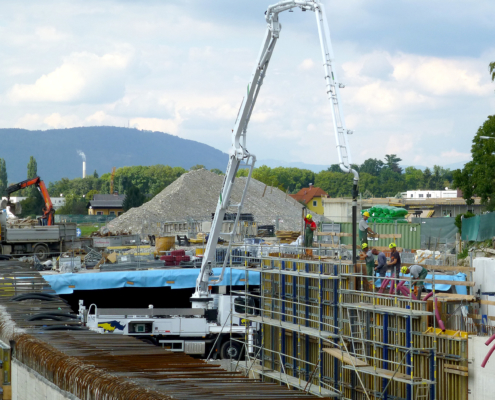

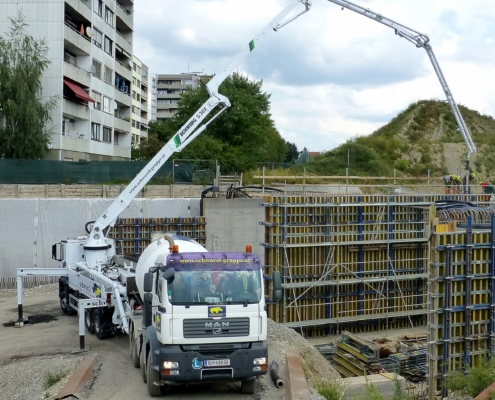

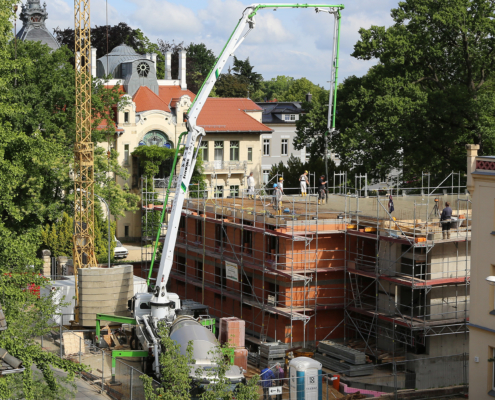

Využitie:	všestranné využitie na všetkých typoch konvenčných stavieb

Prospekt DE Prospekt EN

Charakteristika

nízka rozbaľovacia výška a malé nároky na plochu pre zapatkovanie;
výborná pohyblivosť vďaka “ZR” skladaniu výložníka;
usmerňovací ventil ROCK => nízky oter a jednoduché čistenie => efektívne a hospodárne čerpanie;
otvorený hydraulický okruh, systém SCHWING => hospodárna prevádzka => nízka spotreba pohonných hmôt;
riadiaci a diagnostický systém VECTOR, ktorý umožňuje sledovanie prevádzkového stavu čerpadla, detekciu prípadných porúch, nastavenie parametrov výložníka atď.

Technické údaje

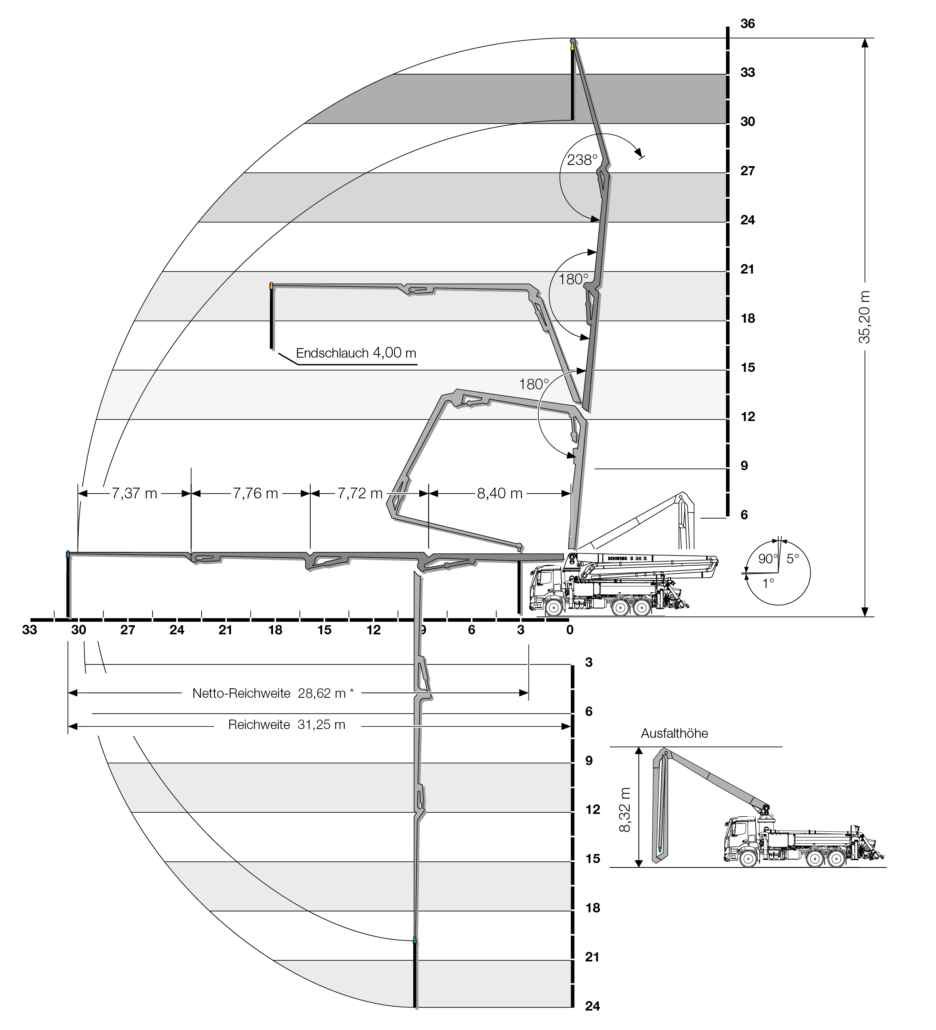

Výložník S 36

Typ	Skladanie	Potrubie	Koncová hadica	Vertikálny dosah	Horizontálny dosah	Počet sekcií	Akčný rádius	Rozbaľovacia výška
S 36	R	DN 125	4,00 m (1,00 + 3,00)^**	35,20 m	31,25 m	4	2x 365°	8,32 m

Výložník S 36

Typ	S 36
Skladanie	R
Potrubie	DN 125
Koncová hadica	4,00 m (1,00 + 3,00)^**
Vertikálny dosah	35,20 m
Horizontálny dosah	31,25 m
Počet sekcií	4
Akčný rádius	2x 365°
Rozbaľovacia výška	8,32 m

Čerpadlo S 36

Typ	Pohon	Dopravné valce	Dopravný výkon^*	Dopravný tlak^*	Počet zdvihov^*	Usmerňovací ventil
P2023	380 l/min	230 x 2.000 mm	98 / – m³/h	85 / – bar	20 / – min^-1	M-Rock (B-Rock)^**
P2023	535 l/min	230 x 2.000 mm	136 / – m³/h	85 / – bar	27 / – min^-1	M-Rock (B-Rock)^**
P2023	636 l/min	230 x 2.000 mm	161 / – m³/h	85 / – bar	32 / – min^-1	M-Rock (B-Rock)^**

Čerpadlo S 36

Typ	P2023	P2023	P2023
Pohon	380 l/min	535 l/min	636 l/min
Dopravné valce	230 x 2.000 mm	230 x 2.000 mm	230 x 2.000 mm
Dopravný výkon^*	98 / – m³/h	136 / – m³/h	161 / – m³/h
Dopravný tlak^*	85 / – bar	85 / – bar	85 / – bar
Počet zdvihov^*	20 / – min^-1	27 / – min^-1	32 / – min^-1
Usmerňovací ventil	M-Rock (B-Rock)^**	M-Rock (B-Rock)^**	M-Rock (B-Rock)^**

Podpery S 36

Typ	Šírka vpredu	Šírka vzadu	Zaťaženie vpredu	Zaťaženie vzadu
X	6,21 m	5,70 m	190 kN	150 kN

Podpery S 36

Typ	X
Šířka vpředu	6,21 m
Šířka vzadu	5,70 m
Zatížení vpředu	190 kN
Zatížení vzadu	150 kN

Výkonové parametre sú maximálne teoretické hodnoty.
Nemožno súčasne dosiahnuť max. tlaku a max. výkonu
* Hodnoty vztiahnuté k spôsobu zapojenia hydrauliky: piestnice/piest
** Voliteľná položka
