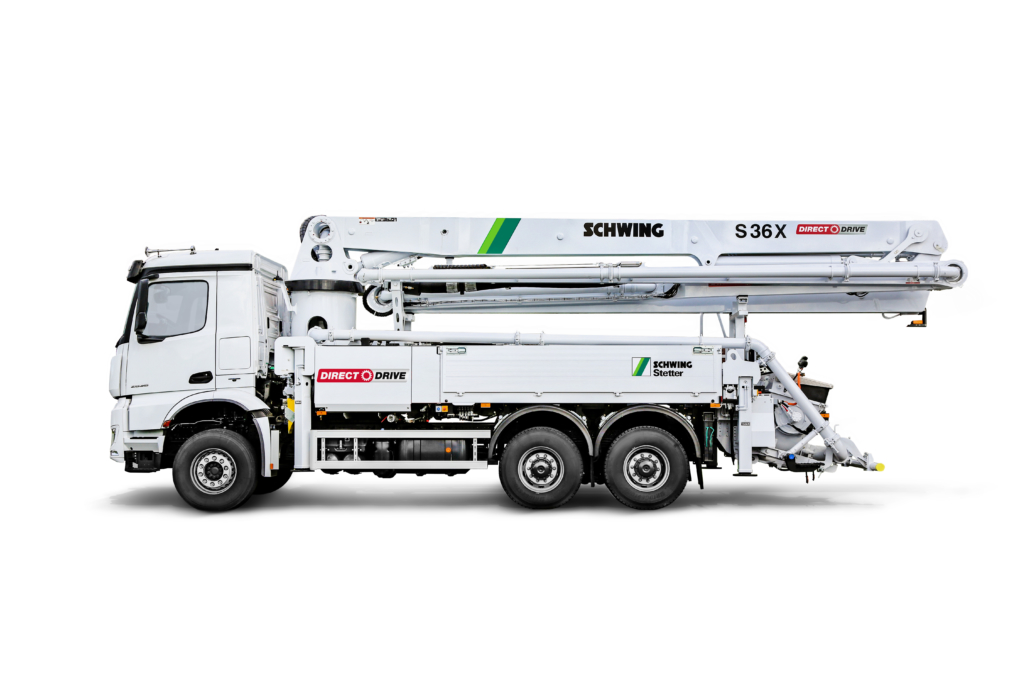

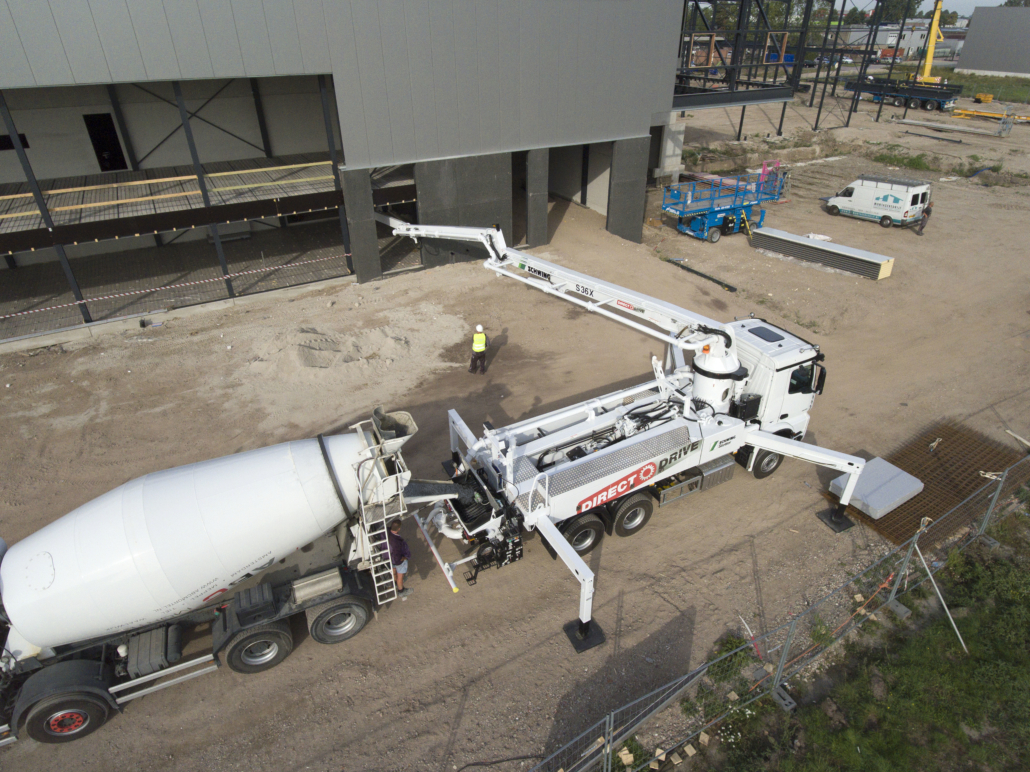

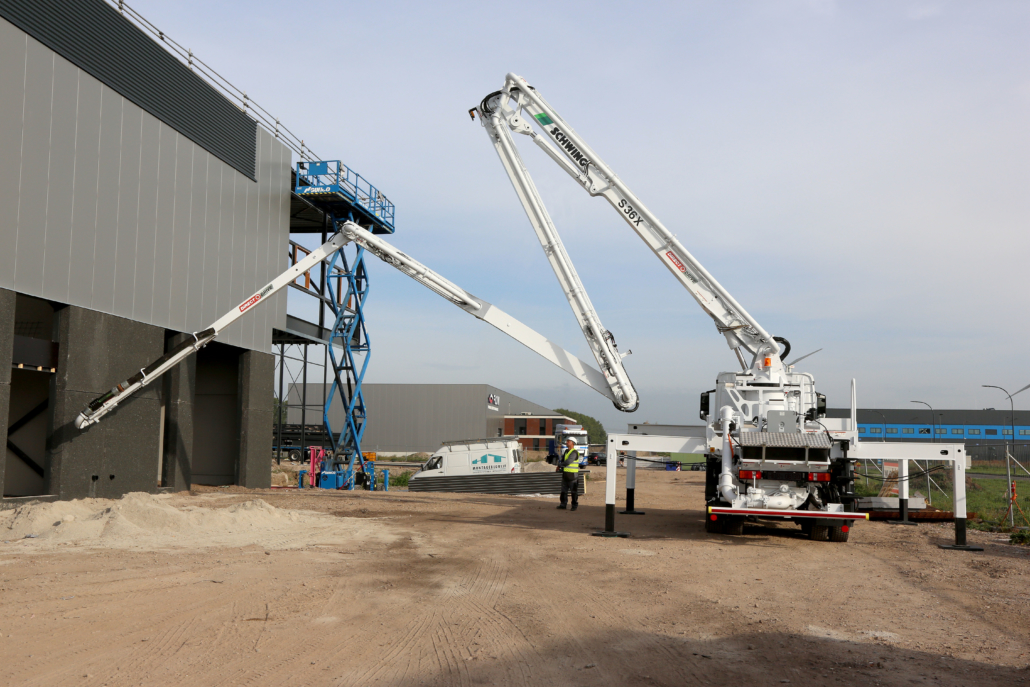

S 36 X DirectDrive

Výškový dosah: 35,20 m
Čerpací výkon: až 161 m3/h
Čerpací tlak: až 85 bar
Využitie všestranné využitie na všetkých typoch konvenčných stavieb

Charakteristika

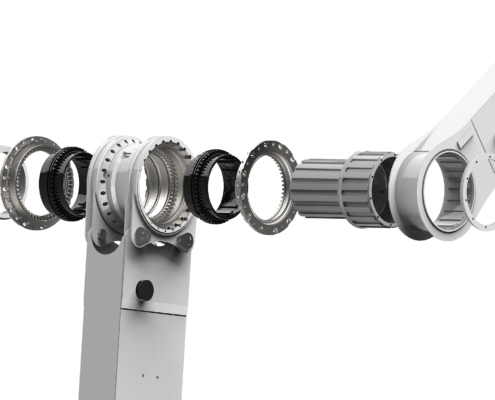

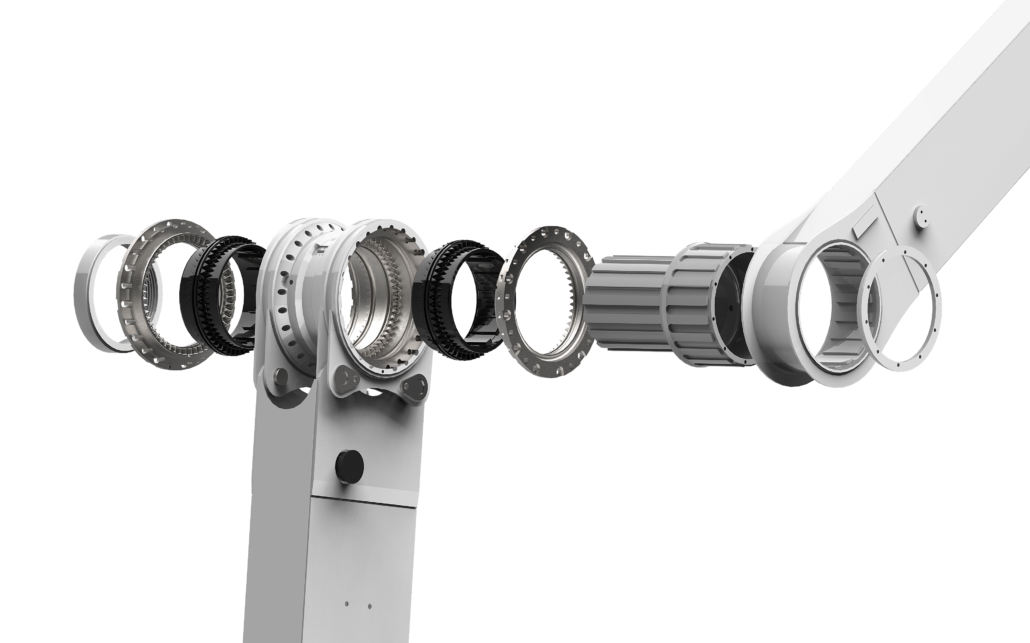

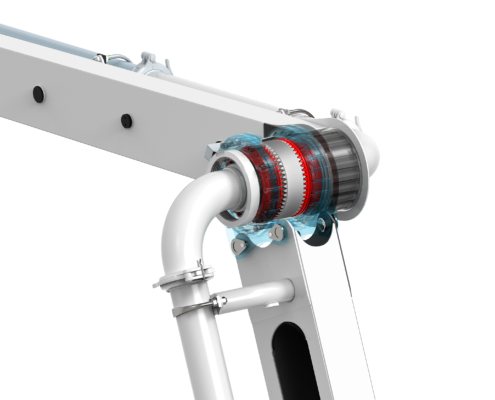

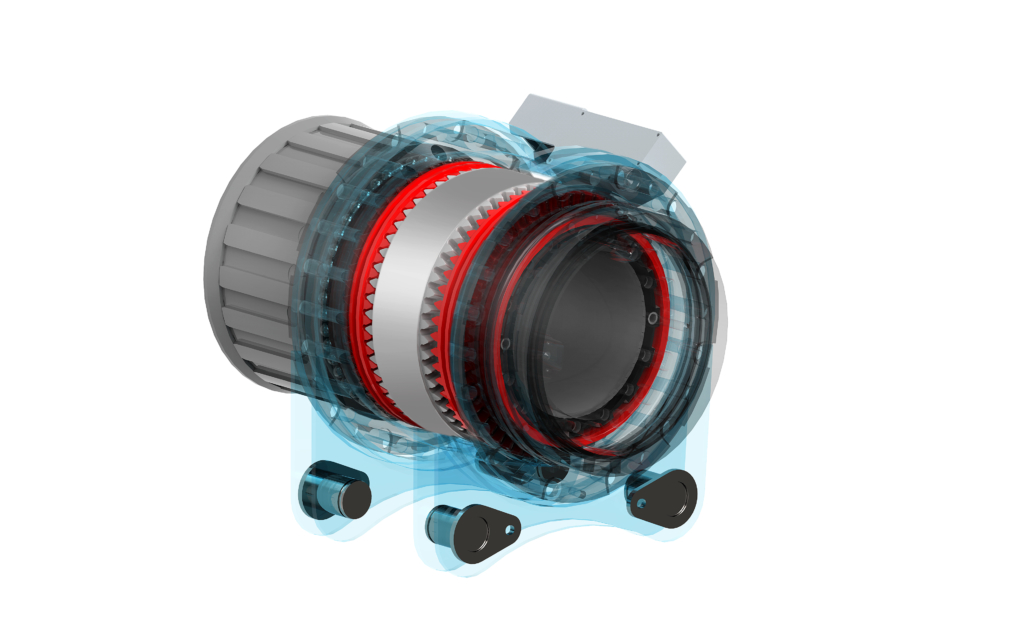

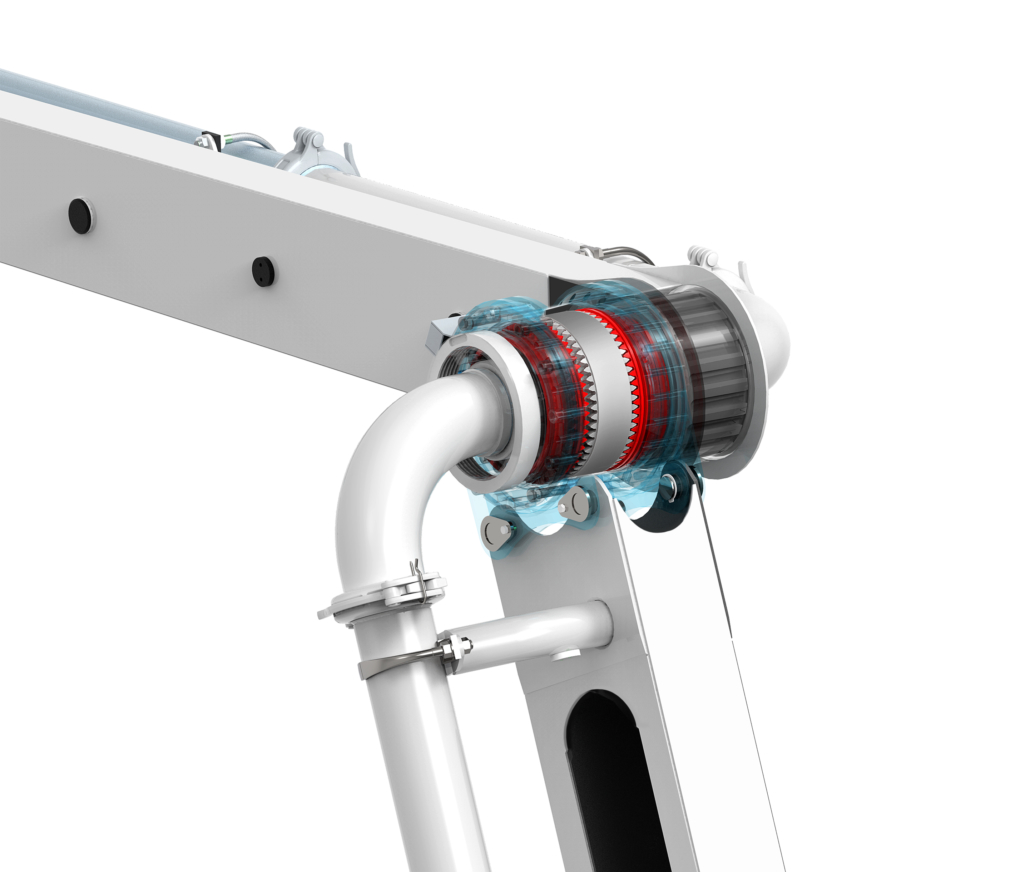

  • revolučný pohon DIRECT DRIVE = najflexibilnejšie výložník na svete!
  • usmerňovacie ventil ROCK => nízky oder a jednoduché čistenie => efektívne a hospodárne čerpanie
  • otvorený hydraulický okruh, systém SCHWING => hospodárnu prevádzku => nízka spotreba pohonných hmôt
  • riadiaci a diagnostický systém VECTOR, ktorý umožňuje sledovanie prevádzkového stavu čerpadla, detekciu prípadných porúch, nastavenie parametrov výložníka ai.

Technické údaje

Typ Skladanie Potrubie Koncová hadica Vertikálny dosah Horizontálny dosah Počet sekcií Akčný rádius Rozbaľovacia výška
S 36 R DN 125 4,00 m (1,00 + 3,00)** 35,20 m 31,25 m 4 2x 365° 8,32 m
Typ S 36
Pohon R
Dopravné válce DN 125
Dopravný výkon* 4,00 m (1,00 + 3,00)**
Dopravný tlak* 35,20 m
Počet zdvihov* 31,25 m
Usmerňovacie ventil 4
Akční rádius 2x 365°
Rozbalovací výška 8,32 m
Typ Pohon Dopravné válce Dopravný výkon* Dopravný tlak* Počet zdvihov* Usmerňovací ventil
P2023 380 l/min 230 x 2.000 mm 98 / – m3/h 85 / – bar 20 / – min-1 M-Rock (B-Rock)**
P2023 535 l/min 230 x 2.000 mm 136 / – m3/h 85 / – bar 27 / – min-1 M-Rock (B-Rock)**
P2023 636 l/min 230 x 2.000 mm 161 / – m3/h 85 / – bar 32 / – min-1 M-Rock (B-Rock)**
Typ P2023 P2023 P2023
Pohon 380 l/min 535 l/min 636 l/min
Dopravné válce 230 x 2.000 mm 230 x 2.000 mm 230 x 2.000 mm
Dopravný výkon* 98 / – m3/h 136 / – m3/h 161 / – m3/h
Dopravný tlak* 85 / – bar 85 / – bar 85 / – bar
Počet zdvihov* 20 / – min-1 27 / – min-1 32 / – min-1
Usmerňovací ventil M-Rock (B-Rock)** M-Rock (B-Rock)** M-Rock (B-Rock)**
Typ Šírka vpredu Šírka vzadu Zaťaženie vpredu Zaťaženie vzadu
X 6,21 m 5,70 m 190 kN 150 kN
Typ X
Šírka vpredu 6,21 m
Šírka vzadu 5,70 m
Zaťaženie vpredu 190 kN
Zaťaženie vzadu 150 kN

Výkonové parametre sú maximálne teoretické hodnoty.
Nemožno súčasne dosiahnuť max. tlaku a max. výkonu
* Hodnoty vztiahnuté k spôsobu zapojenia hydrauliky: piestnice/piest
** Voliteľná položka
