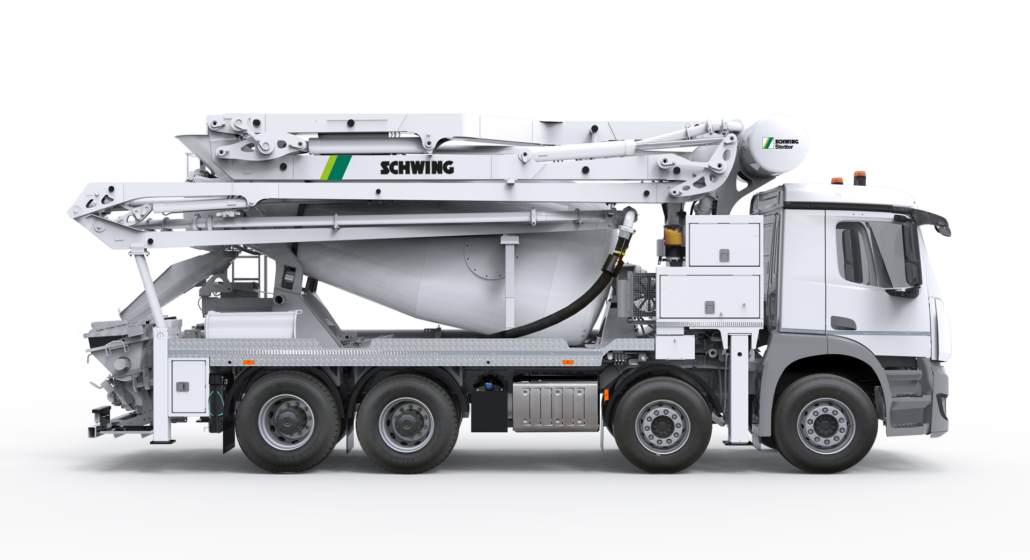

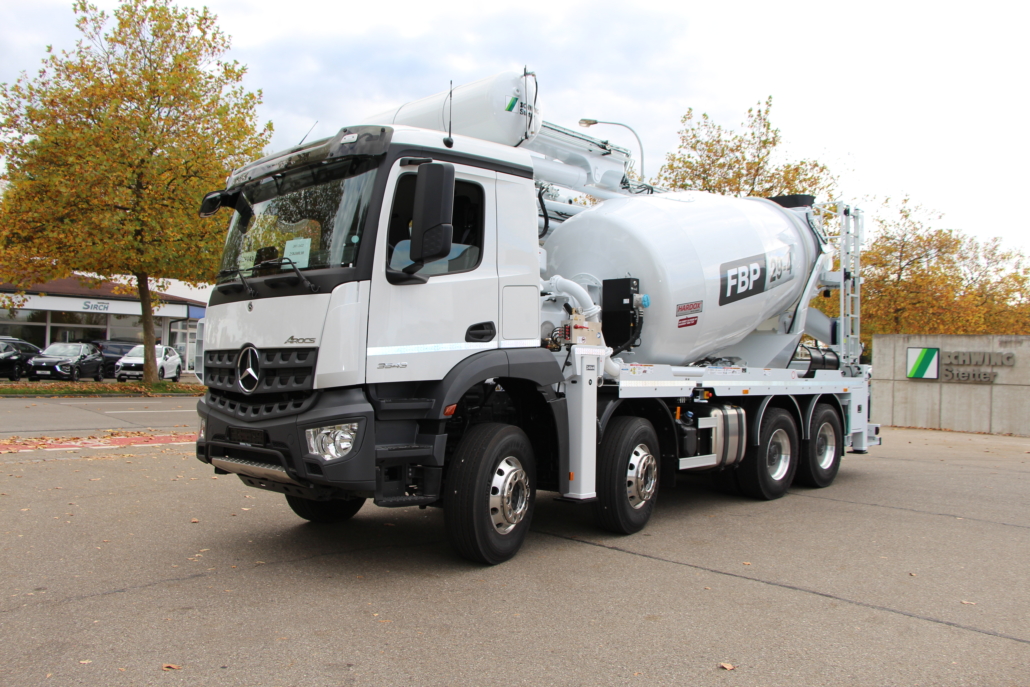

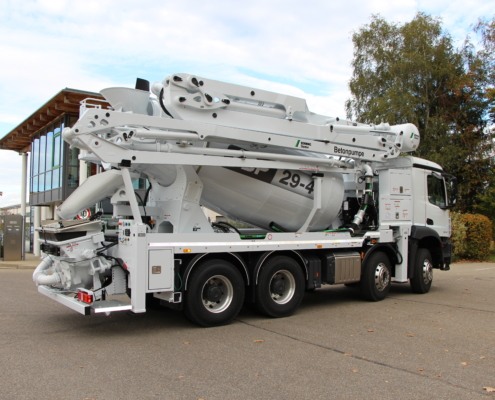

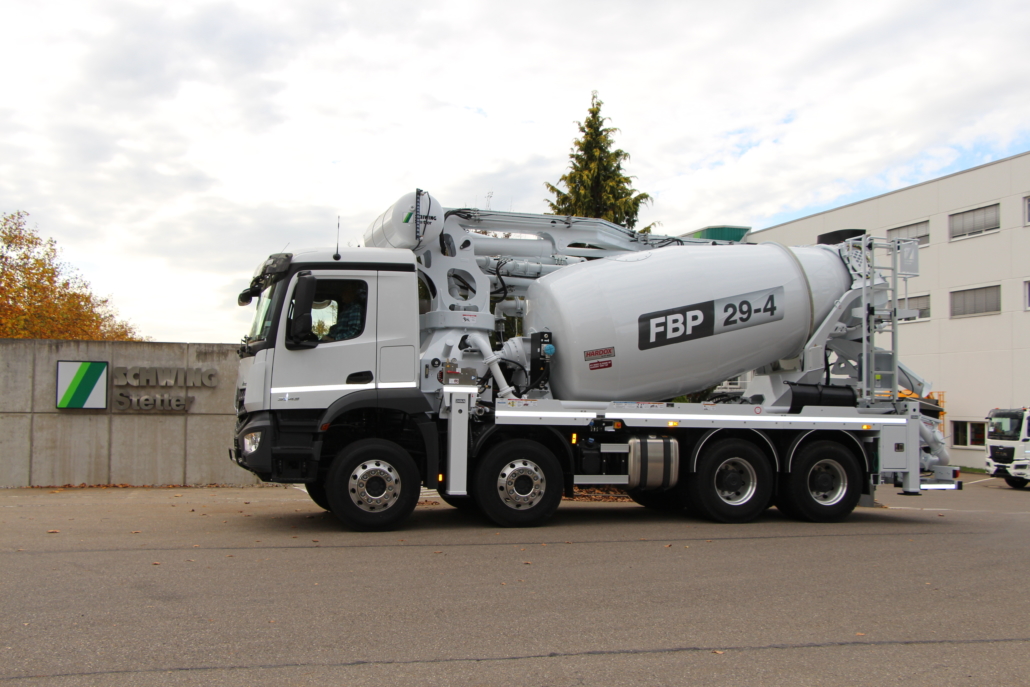

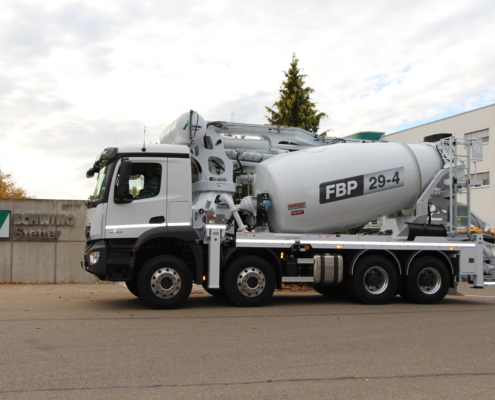

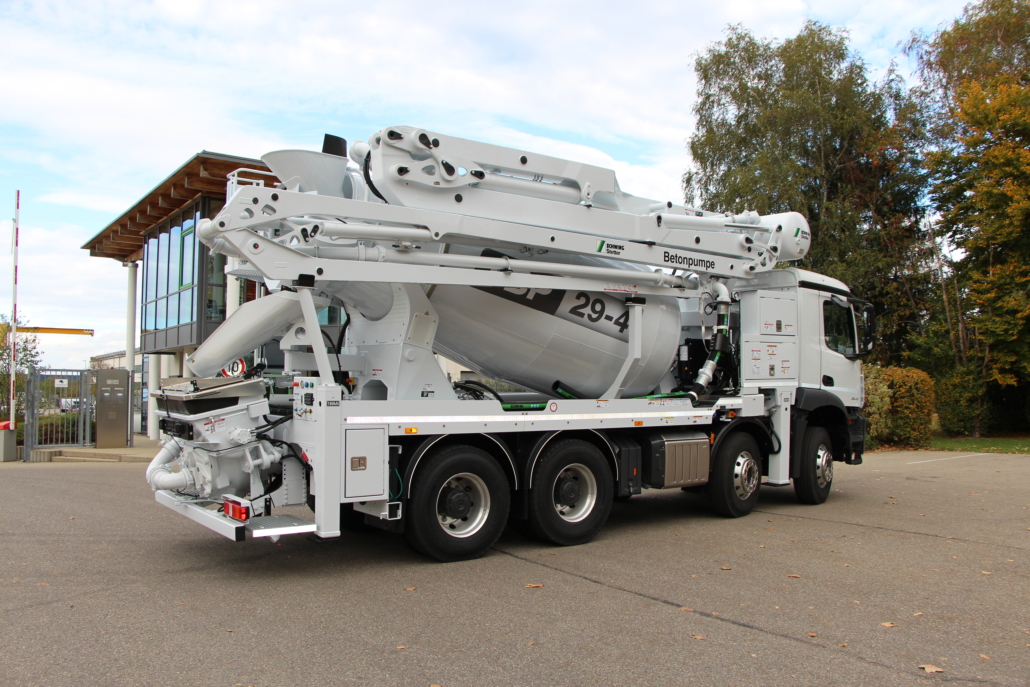

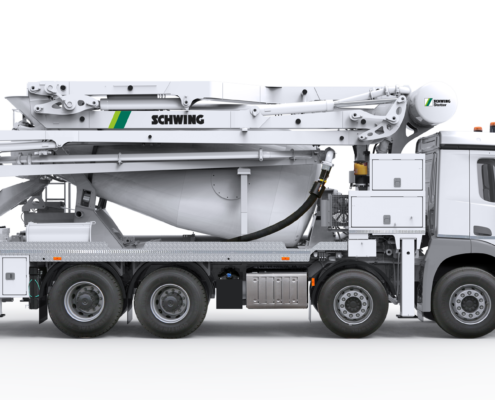

FBP 26/29 – 4

Výškový dosah: 25,1 m / 28,26 m
Čerpací výkon: až 61 m3/h
Čerpací tlak: až 71 bar
Velikosť bubna: 7 m3
Užitie: Užitie u každej betonárne, menšie stavby

Charakteristika

  • nový 4-sekčný výložník v extrémne štíhlom dizajne s výbornou pohyblivosťou vďaka systému skladania “Z”;
  • prepracované usporiadanie nadstavby pre zvýšenie užívateľského komfortu, jednoduchší servis a údržbu, ale aj zvýšenie úložných priestorov na prepravu hadíc (až 5 m) a ďalšieho príslušenstva;
  • odľahčený 7 m3 bubon z oteruvzdornej ocele HARDOX 500 a 400 s prepracovanou geometriou;
  • nízke nároky na plochu na zapätkovanie < 4 m vpredu, 2,55 m vzadu;
  • usmerňovací ventil ROCK => nízky oter a ľahké čistenie => efektívne a hospodárne čerpanie;
  • otvorený hydraulický okruh, systém SCHWING => hospodárna prevádzka => nízka spotreba pohonných hmôt;
  • NOVÝ riadiaci a diagnostický systém VECTOR 2.0, s farebným displejom, ktorý umožňuje sledovanie prevádzkového stavu čerpadla, detekciu prípadných porúch, nastavenie parametrov výložníka ai.;

Technické údaje

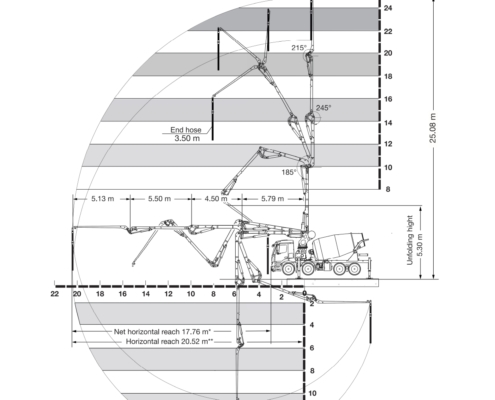

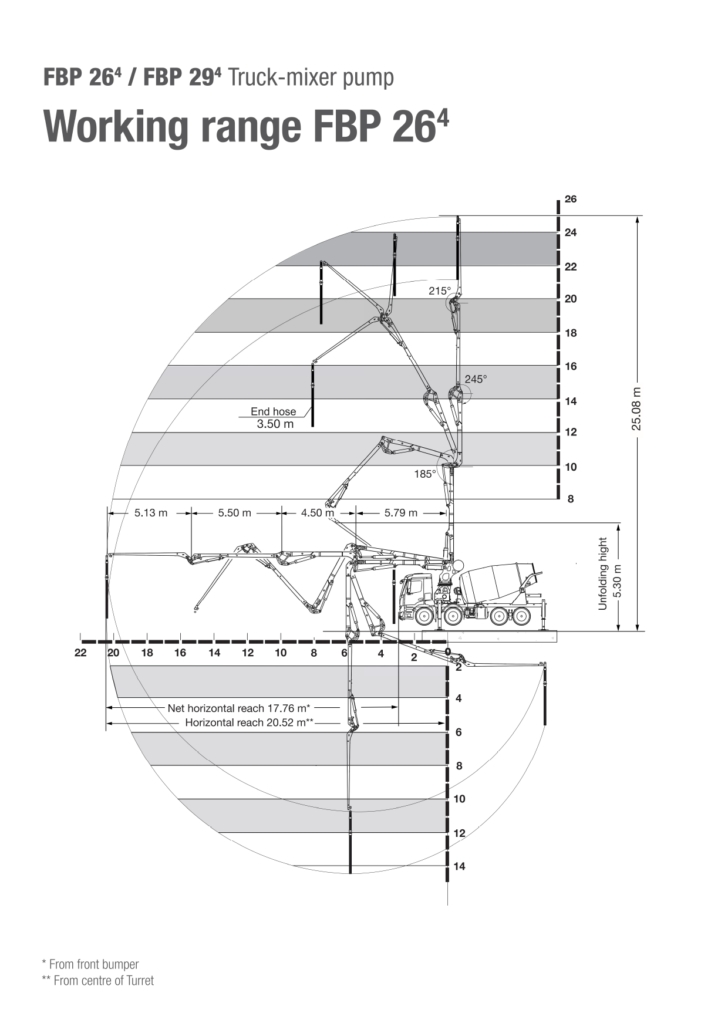

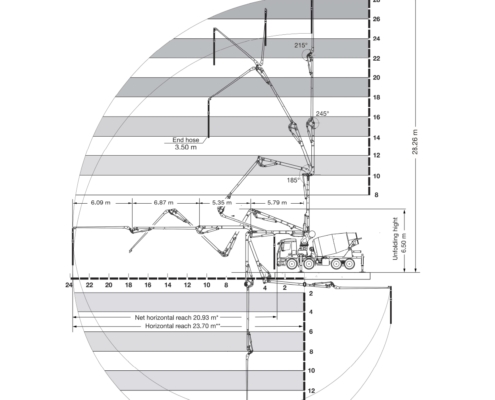

Typ Skládanie Potrubie Koncová hadica Vertikálny dosah Horizontálny dosah Počet sekcií Akčný rádius Rozbalovacia výška
FBP 26-4 Z DN 125 3,50 m 25,08 m 20,90 m 4 365° 5,30 m

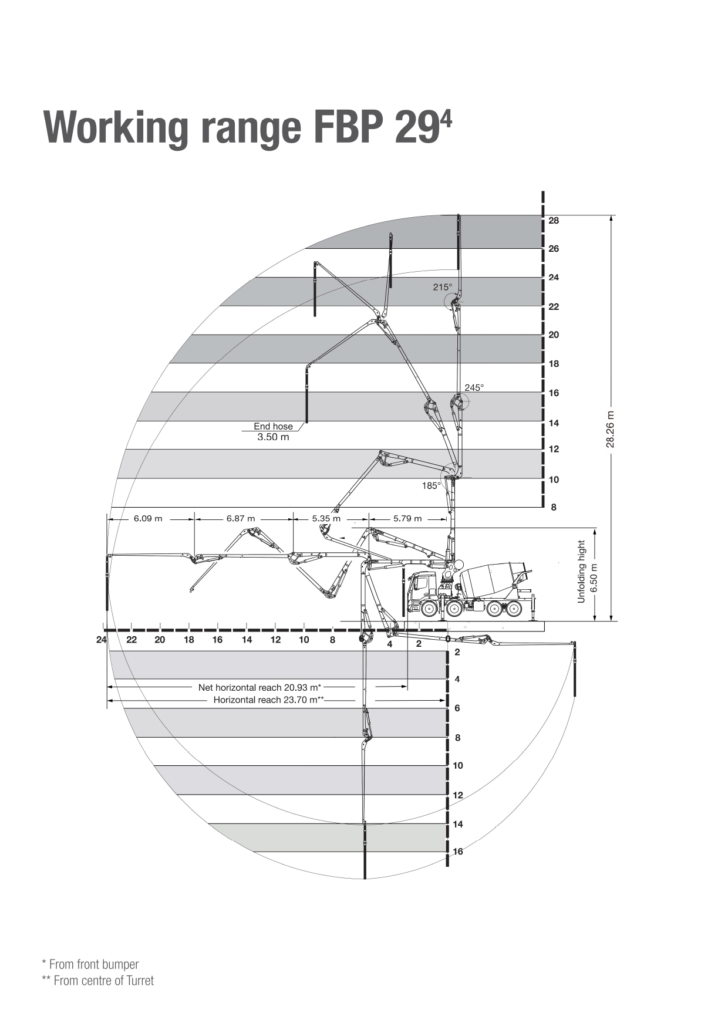

FBP 29-4 Z DN 100 3,50 m 28,26 m 23,70 m 4 365° 6,50 m
Typ FBP 26-4 / FBP 29-4
Skládanie Z  / Z
Potrubie DN 125 / DN 100
Koncová hadica 3,50 m / 3,50 m
Vertikálny dosah 25,08 m  / 28,26 m
Horizontálny dosah 20,93 m / 23,70 m
Počet sekcií 4 / 4
Akčný rádius 365° / 365°
Rozbalovacia výška 5,30 m / 6,50 m
Typ Dopravné válce Dopravný výkon* Dopravný tlak* Počet zdvihov* Usměrňovací ventil
P1020 200 x 1.000 mm 61 m3/h 71 bar 32 min-1 S-Rock
Typ P1020
Dopravné válce 200 x 1.000 mm
Dopravný výkon* 61 m3/h
Dopravný tlak* 71 bar
Počet zdvihov* 32 min-1
Usměrňovací ventil S-Rock
Typ Šírka vpředu Šírka vzadu Zaťaženie vpredu Zaťaženie vzadu
H < 4,0 m 2,55 m (šírka vozidla) 250 kN 180 kN
Typ H
Šírka vpredu < 4,0 m
Šírka vzadu 2,55 m (šírka vozidla)
Zaťaženie vpredu 250 kN
Zaťaženie vzadu 180 kN
Typ Menovitá velikosť Nádrž na vodu Materiál bubna Materiál špirál
AM 7 LL 7 m3 650 l HARDOX 400 HARDOX 500
Typ AM 7 LL
Menovitá velikosť 7 m3
Nádrž na vodu 650 l
Materiál bubna HARDOX 400
Materiál špirál HARDOX 500

Výkonové parametre sú maximálne teoretické hodnoty. Nie je možné súčasne dosiahnuť max. tlak a max. výkon

* Hodnoty vztiahnuté k spôsobu zapojenia hydrauliky: piestnica/piest
