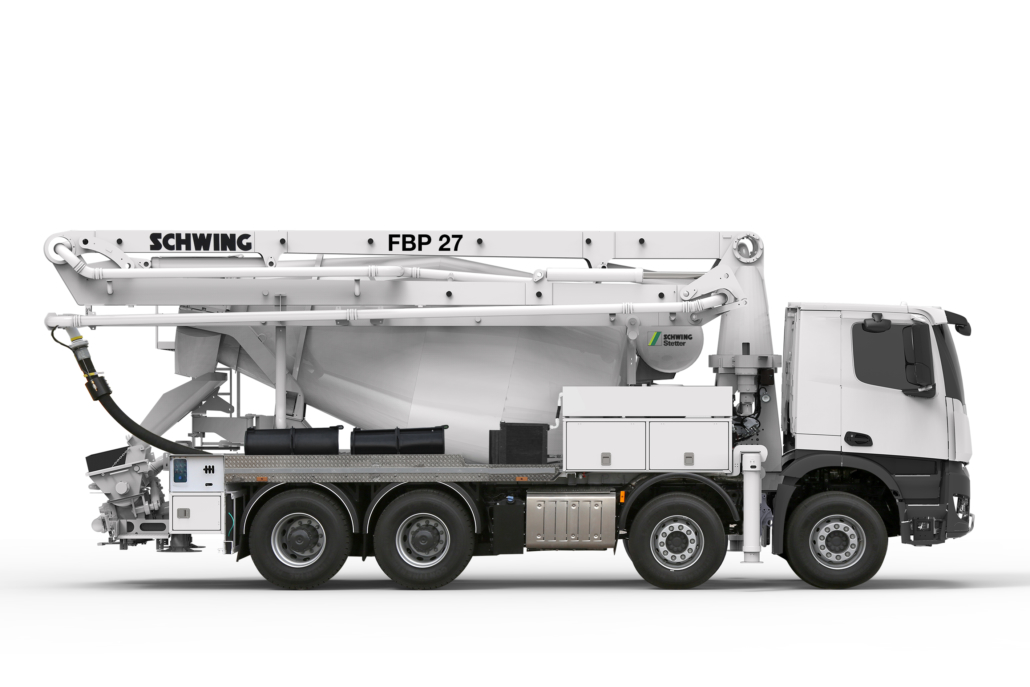

FBP 27
| Výškový dosah: | 26,3 m |
| Čerpací výkon: | až 61 m3/h |
| Čerpací tlak: | až 71 bar |
| Veľkosť bubna: | 7 m3 |
| Užitie | využitie u každej betonárne; menšie stavby |
Charakteristika
- štíhly výložník a minimálne nároky na plochu pre zapatkovanie;
- odľahčený bubon domiešavača z oteruvzdornej ocele HARDOX 500 a 400
- výborná pohyblivosť vďaka “Z” skladaniu výložníka;
- usmerňovací ventil ROCK => nízky oter a jednoduché čistenie => efektívne a hospodárne čerpanie;
- otvorený hydraulický okruh, systém SCHWING => hospodárna prevádzka => nízka spotreba pohonných hmôt;
- riadiaci a diagnostický systém VECTOR, ktorý umožňuje sledovanie prevádzkového stavu čerpadla, detekciu prípadných porúch, nastavenie parametrov výložníka a i.
Technické údaje

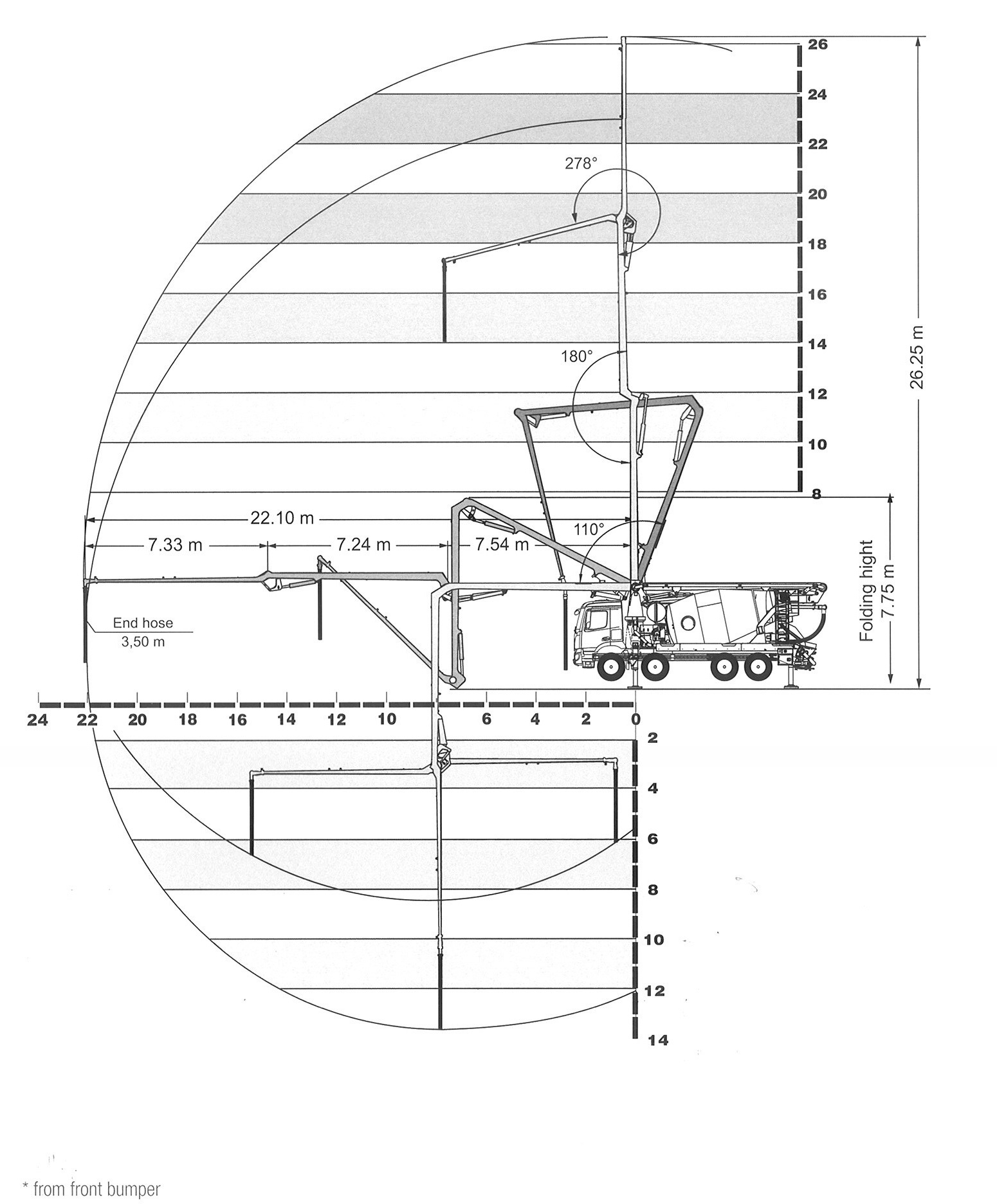

Výložník
| Typ | Skladanie | Potrubie | Koncová hadica | Vertikálny dosah | Horizontálny dosah | Počet sekcií | Akčný rádius | Rozbaľovacia výška |
| FBP 27 | Z | DN 100 | 3,00 m | 26,3 m | 22,1 m | 3 | 365° | 7,70 m |
Výložník
| Typ | FBP 27 |
| Skladanie | Z |
| Potrubie | DN 100 |
| Koncová hadica | 3,00 m |
| Vertikálny dosah | 26,25 m |
| Horizontálny dosah | 22,1 m |
| Počet sekcií | 3 |
| Akčný rádius | 365° |
| Rozbaľovacia výška | 7,70 m |
Čerpadlo
| Typ | Dopravné valce | Dopravný výkon* | Dopravný tlak* | Počet zdvihov* | Usmerňovací ventil |
| P1020 | 200 x 1.000 mm | 61 m3/h | 71 bar | 32 min-1 | S-Rock |
Čerpadlo
| Typ | P1020 |
| Dopravné valce | 200 x 1.000 mm |
| Dopravný výkon* | 61 m3/h |
| Dopravný tlak* | 71 bar |
| Počet zdvihov* | 32 min-1 |
| Usmerňovací ventil | S-Rock |
Podpery
| Typ | Šírka vpredu | Šírka vzadu | Zaťaženie vpredu | Zaťaženie vzadu |
| H | 3,85 m | 1,05 m | 180 kN | 125 kN |
Podpery
| Typ | H |
| Šírka vpredu | 3,85 m |
| Šírka vzadu | 1,05 m |
| Zaťaženie vpredu | 180 kN |
| Zaťaženie vzadu | 125 kN |
Bubon domiešavača
| Typ | Menovitá veľkosť | Nádrž na vodu | Materiál bubna | Materiál špirály |
| AM 7 LL | 7 m3 | 650 l | HARDOX 400 | HARDOX 500 |
Bubon domiešavača
| Typ | AM 7 LL |
| Menovitá veľkosť | 7 m3 |
| Nádrž na vodu | 650 l |
| Materiál bubna | HARDOX 400 |
| Materiál špirály | HARDOX 500 |
Výkonové parametre sú maximálne teoretické hodnoty.
Nemožno súčasne dosiahnuť max. tlaku a max. výkonu
* Hodnoty vztiahnuté k spôsobu zapojenia hydrauliky: piestnice/piest
