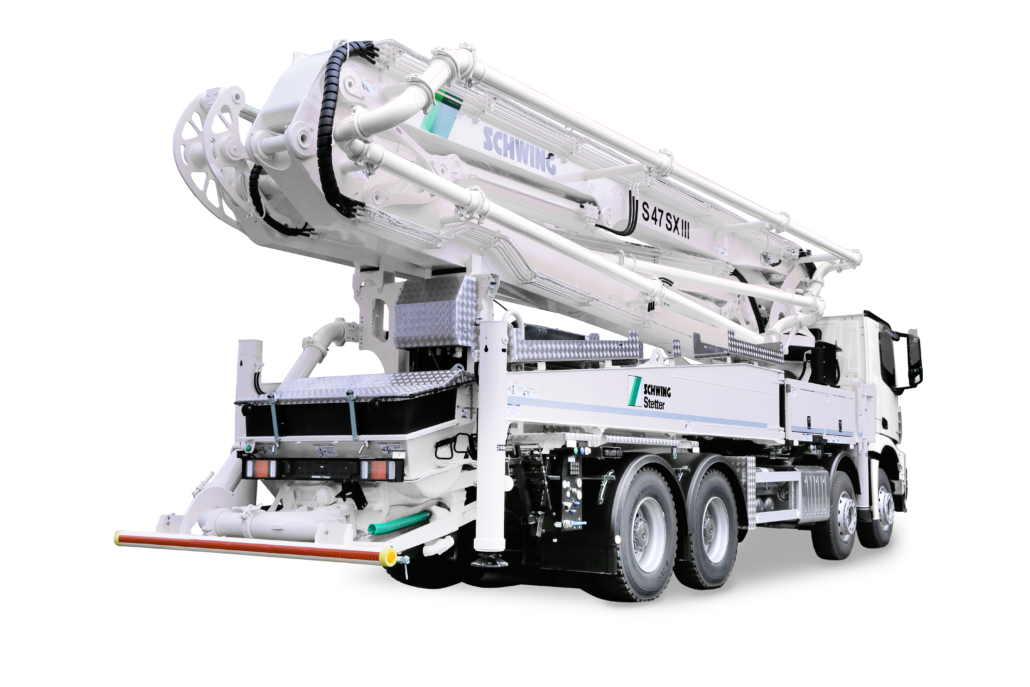

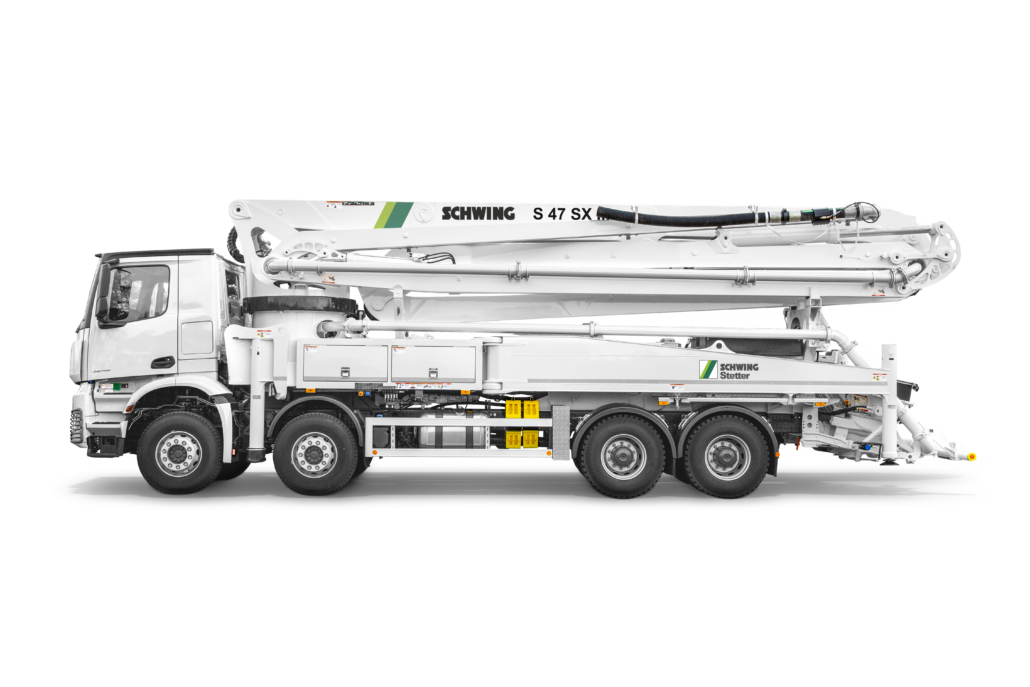

S 47 SX III
| Výškový dosah: | 46,10 m |
| Čerpací výkon: | až 162 m3/h |
| Čerpací tlak: | až 85 bar |
| Využitie | využitie na stredných a veľkých stavbách |
Charakteristika
- novinka 2019: inovovaná nadstavba s 5 sekčným výložníkom;
- prevádzka na 4osém podvozku do 32 t;

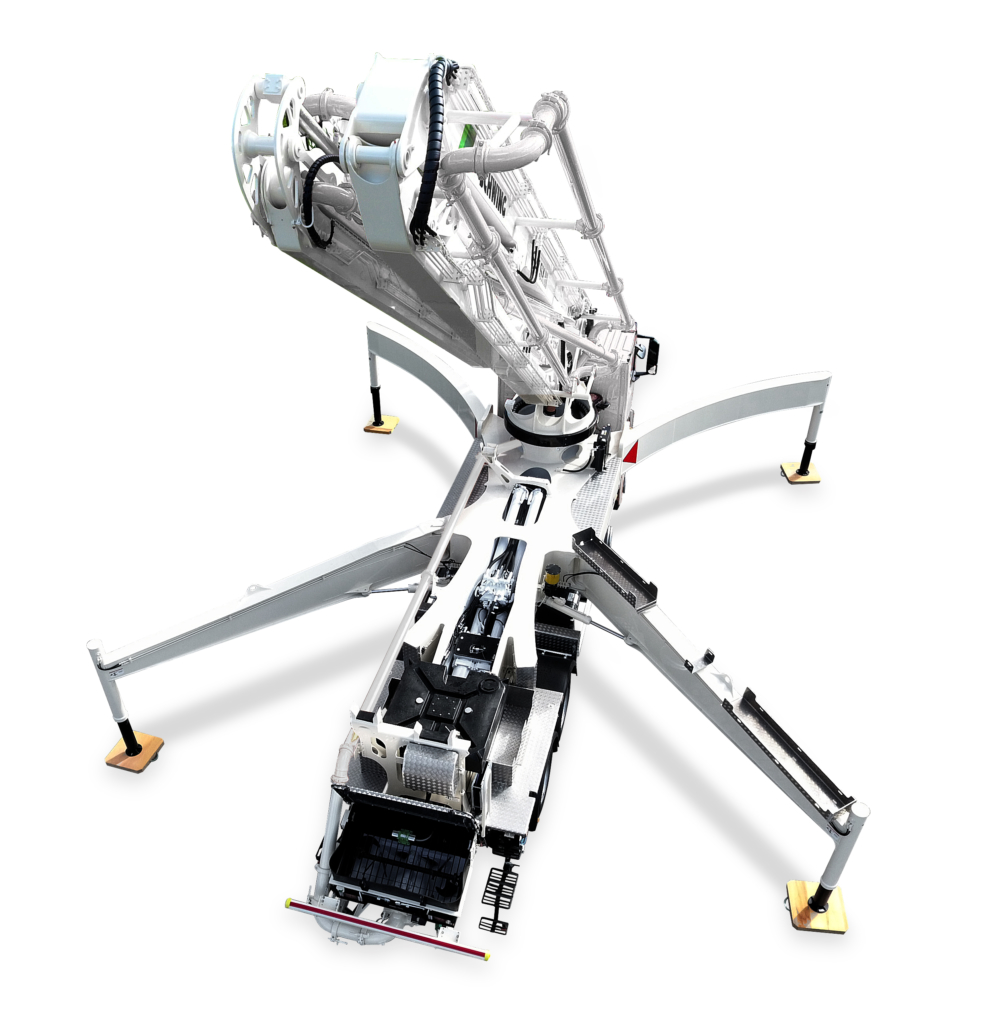

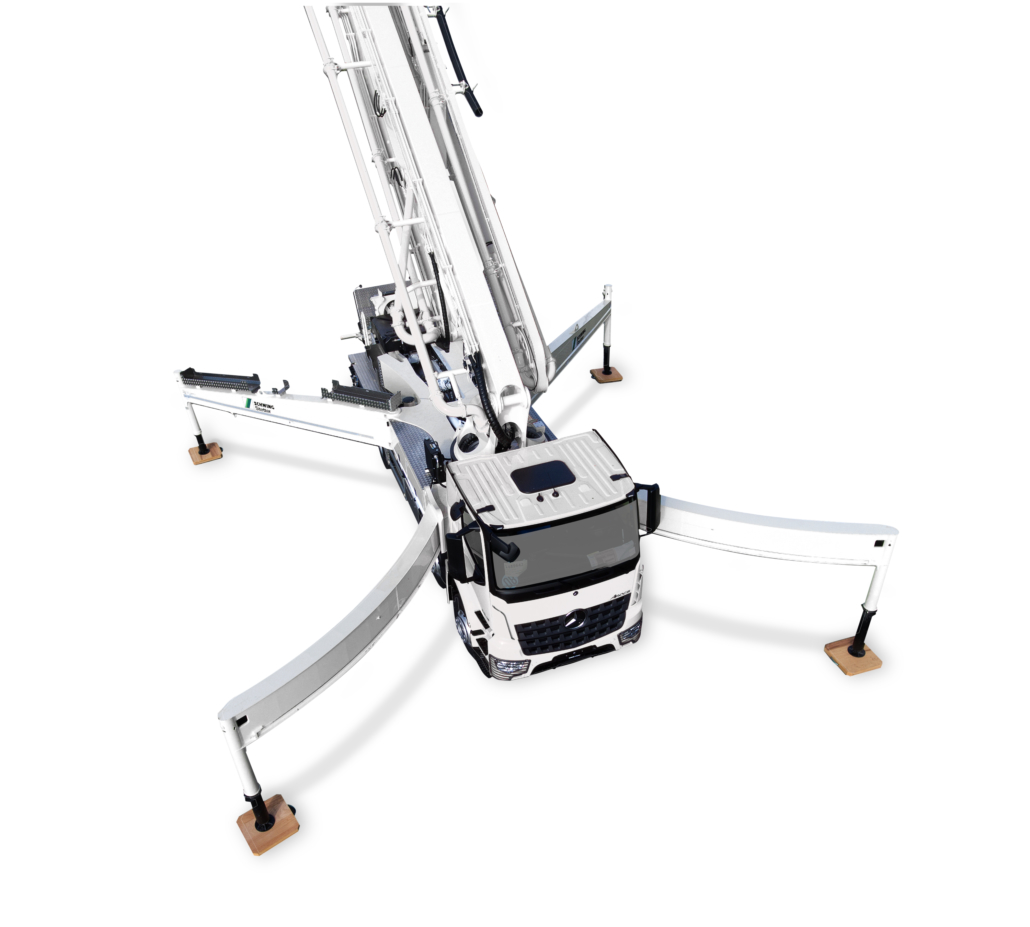

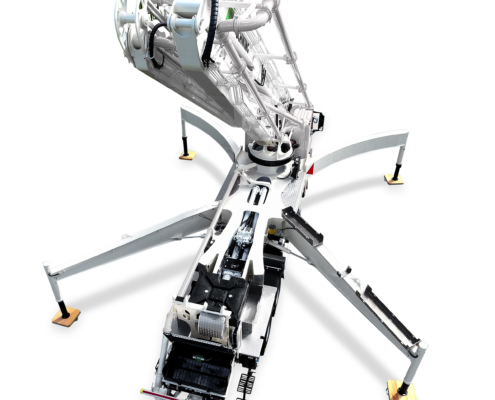

- SX podpery => stabilnejšie podoprenie a pokojné čerpanie;
- piestová čerpacia jednotka s 2,5 m dlhým zdvihom => nižšia oter čerpadlá;
- usmerňovacie ventil ROCK => nízky oder a jednoduché čistenie => efektívne a hospodárne čerpanie;
- otvorený hydraulický okruh, systém SCHWING => hospodárnu prevádzku => nízka spotreba pohonných hmôt;
- riadiaci a diagnostický systém VECTOR, ktorý umožňuje sledovanie prevádzkového stavu čerpadla, detekciu prípadných porúch, nastavenie parametrov výložníka ai.
Technické údaje

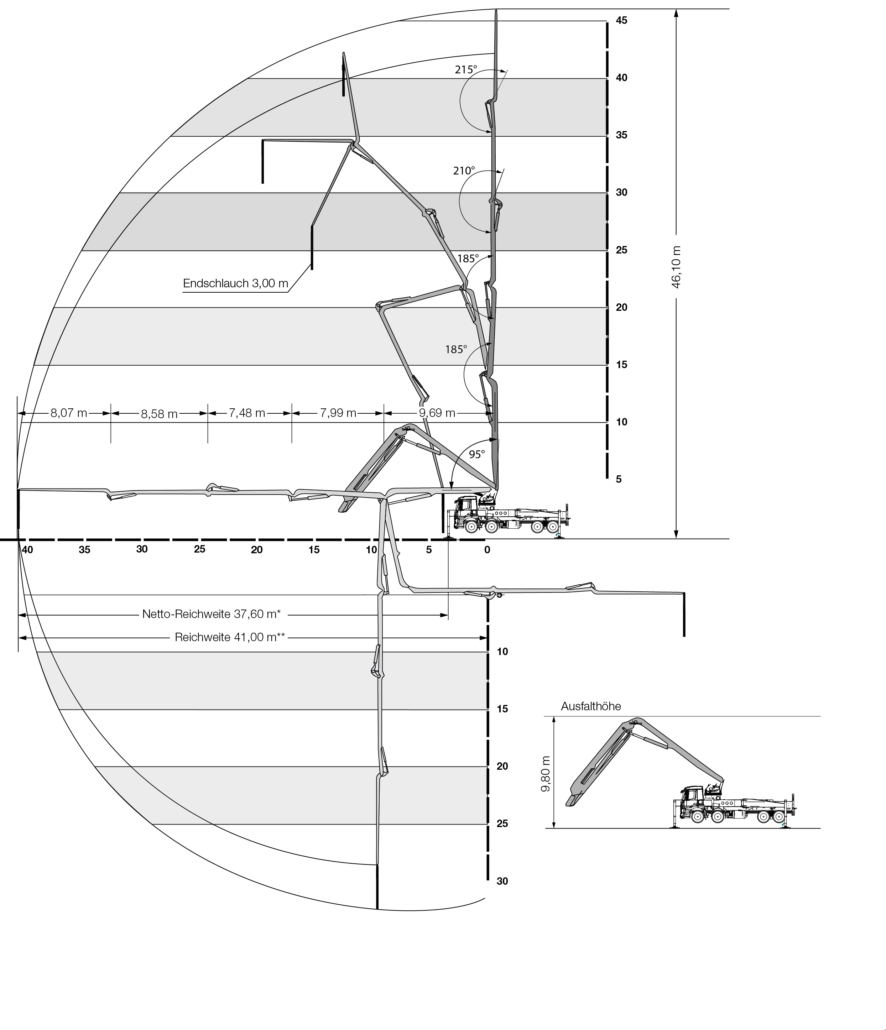

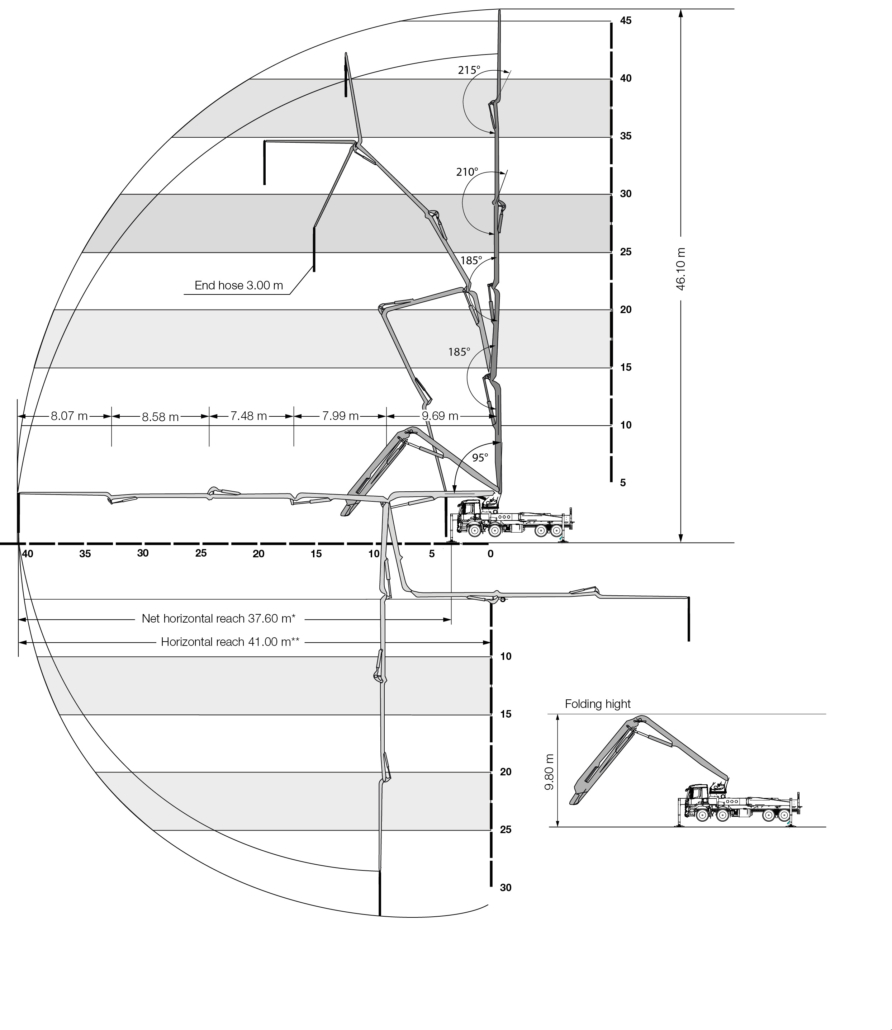

Výložník S 47
| Typ | Skladanie | Potrubie | Koncová hadica | Vertikálny dosah | Horizontálny dosah | Počet sekcií | Akčný rádius | Rozbaľovacia výška |
| S 47 III | R | DN 125 | 3,00 m (1,00 + 2,00) DN 125 3,50 m (1,00 + 2,50) DN 112 ** |
46,10 m | 41,00 m | 5 | 2x 365° | 9,80 m |
Výložník S 47
| Typ | S 47 III |
| Skladanie | R |
| Potrubie | DN 125 |
| Koncová hadica | 3,00 m (1,00 + 2,00) DN 125 3,50 m (1,00 + 2,50) DN 112 ** |
| Vertikálny dosah | 46,10 m |
| Horizontálny dosah | 41,00 m |
| Počet sekcií | 5 |
| Akčný rádius | 2x 365° |

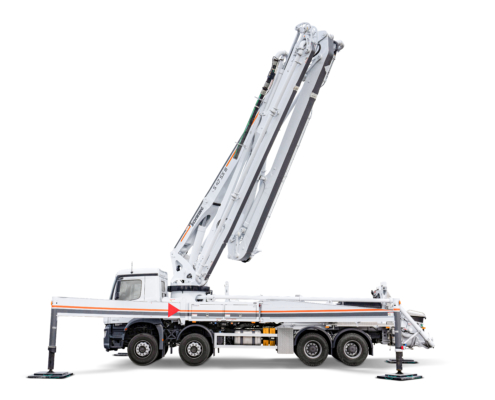

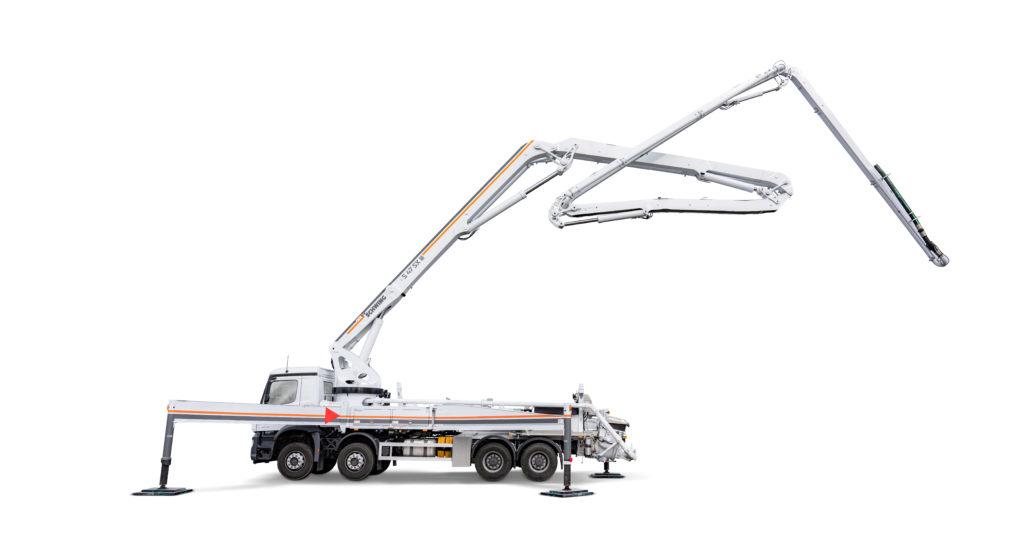

| Rozbaľovacia výška | 9,80 m |
Čerpadlo S 47
| Typ | Pohon | Dopravné valce | Dopravný výkon* | Dopravný tlak* | Počet zdvihov* | Usmerňovací ventil |
| P2023 | 636 l/min | 230 x 2.000 mm | 161 / – m3/h | 85 / – bar | 32 / – min-1 | B-Rock |
| P2525 | 636 l/min | 250 x 2.500 mm | 162 / – m3/h | 85 / – bar | 22 / – min-1 | B-Rock |
Čerpadlo S 47
| Typ | P2023 | P2525 |
| Pohon | 636 l/min | 636 l/min |
| Dopravné valce | 230 x 2.000 mm | 250 x 2.500 mm |
| Dopravný výkon* | 161 / – m3/h | 162 / – m3/h |
| Dopravný tlak* | 85 / – bar | 85 / – bar |
| Počet zdvihov* | 32 / – min-1 | 22 / – min-1 |
| Usmerňovací ventil | B-Rock | B-Rock |

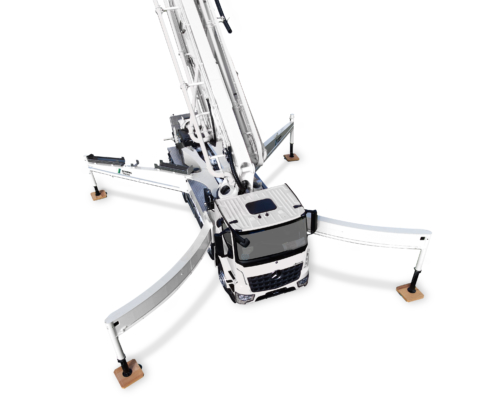

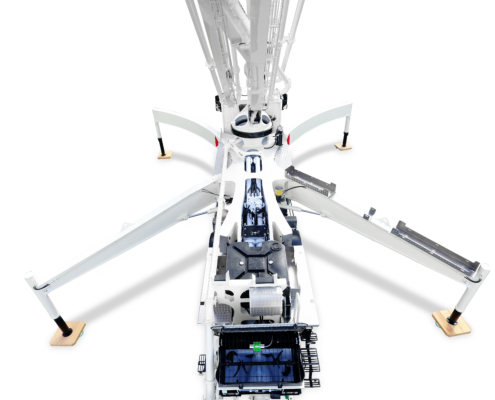

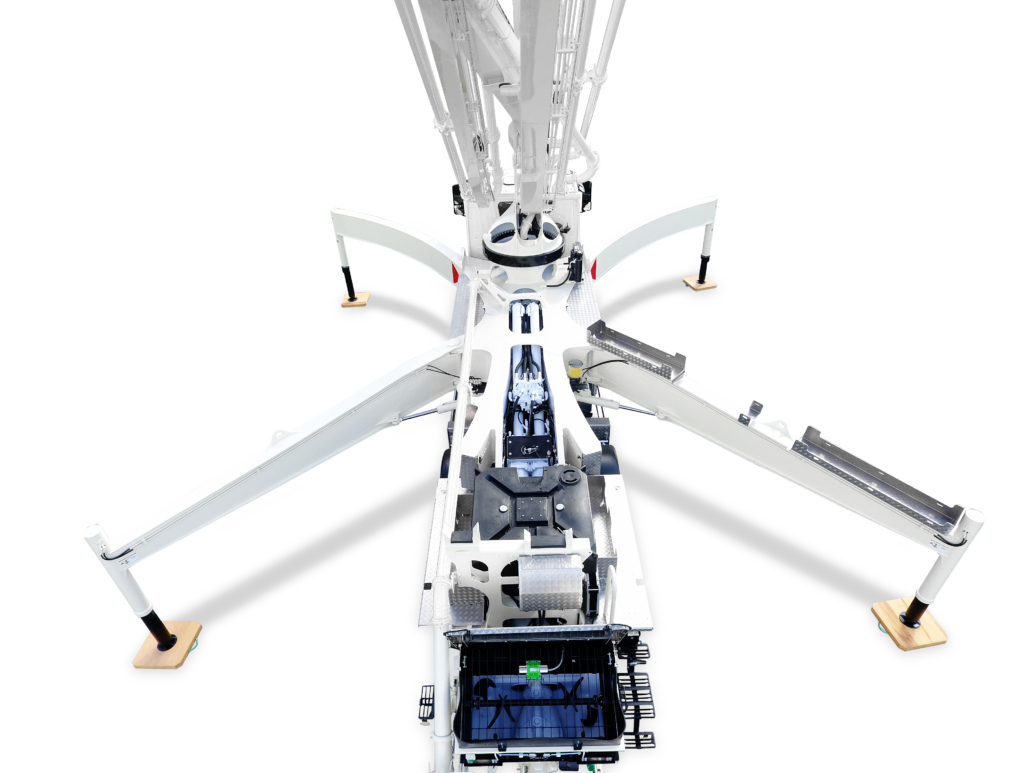

Podpery S 47
| Typ | Šírka vpredu | Šírka vzadu | Zaťaženie vpredu | Zaťaženie vzadu |
| SX | 8,95 m | 9,60 m | 245 kN | 240 kN |
Podpery S 47
| Typ | SX |
| Šírka vpredu | 8,95 m |
| Šírka vzadu | 9,60 m |
| Zaťaženie vpredu | 245 kN |
| Zaťaženie vzadu | 240 kN |
Výkonové parametre sú maximálne teoretické hodnoty.
Nemožno súčasne dosiahnuť max. tlaku a max. výkonu
* Hodnoty vztiahnuté k spôsobu zapojenia hydrauliky: piestnice/piest
** Voliteľná položka

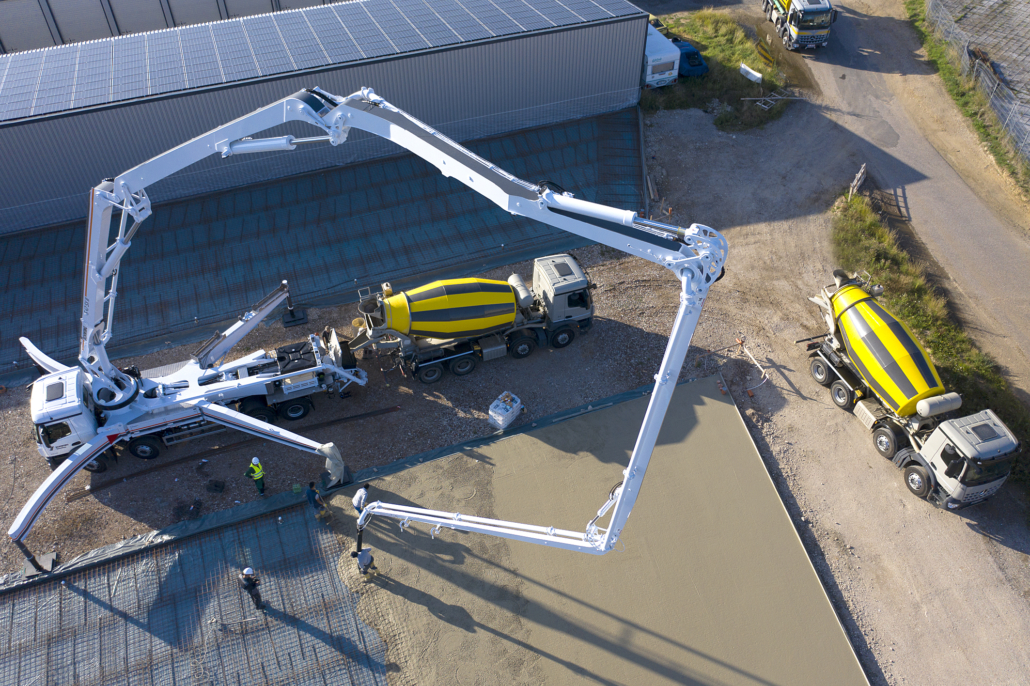

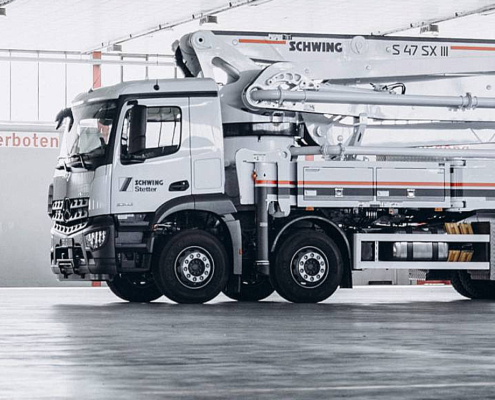

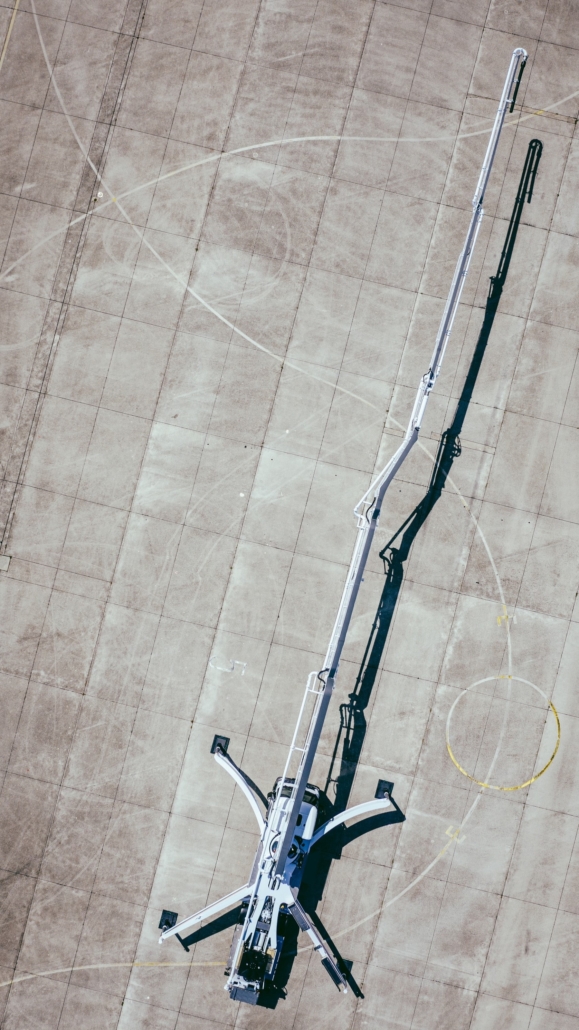

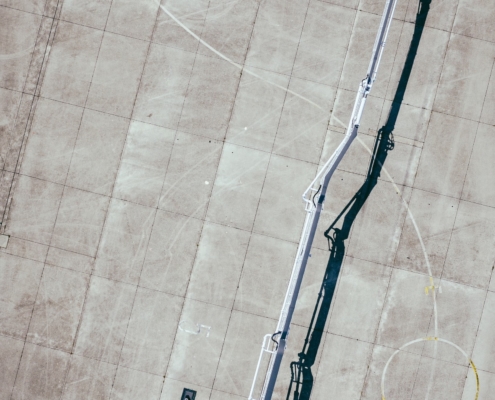

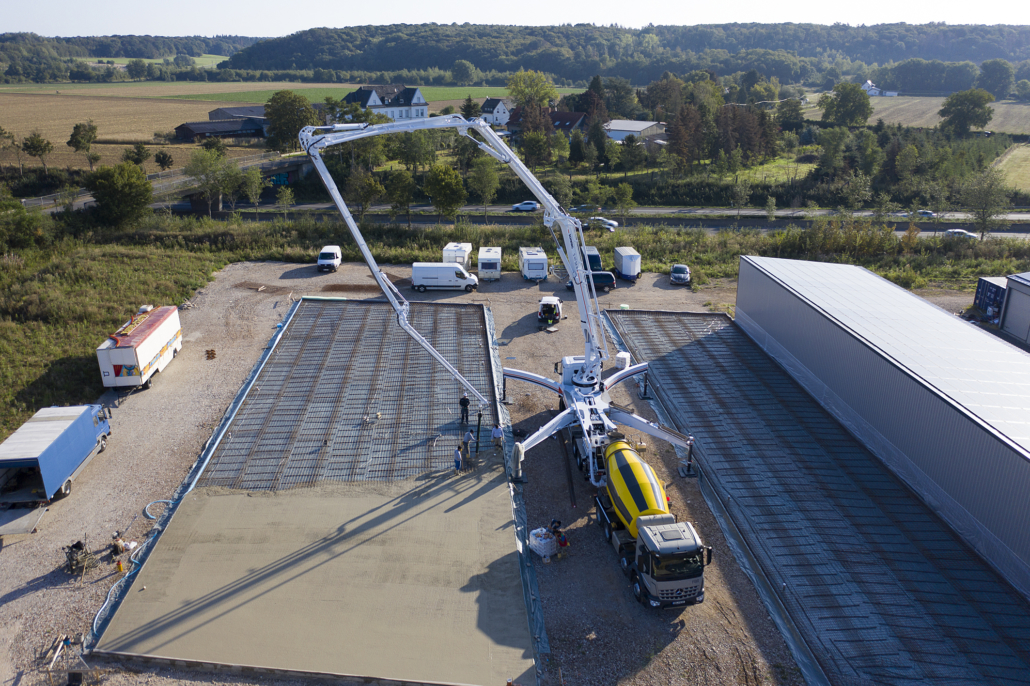

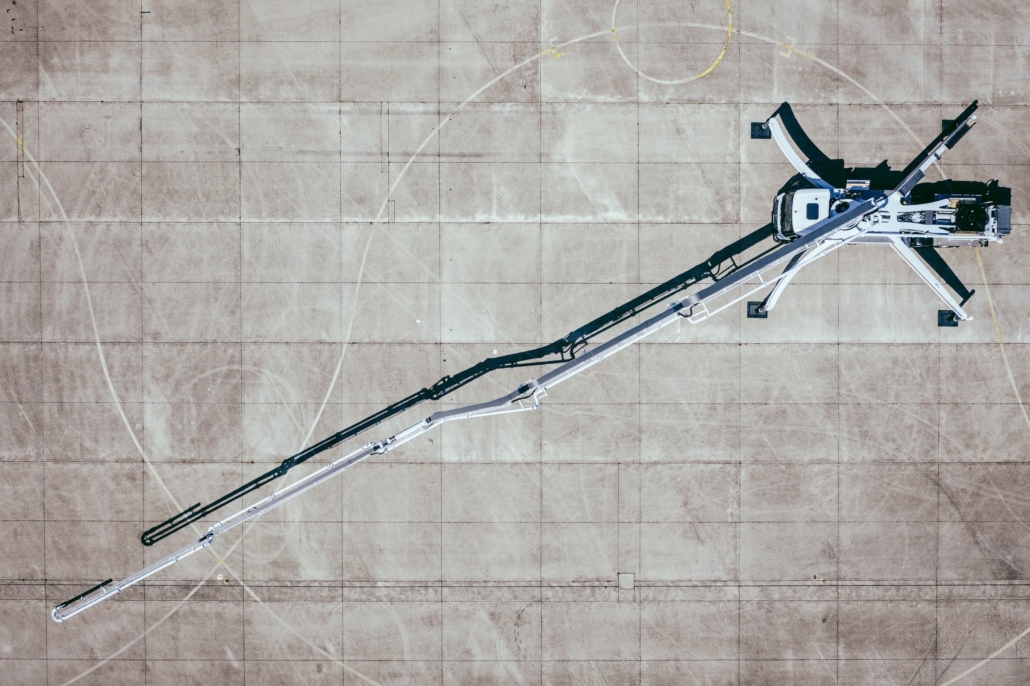

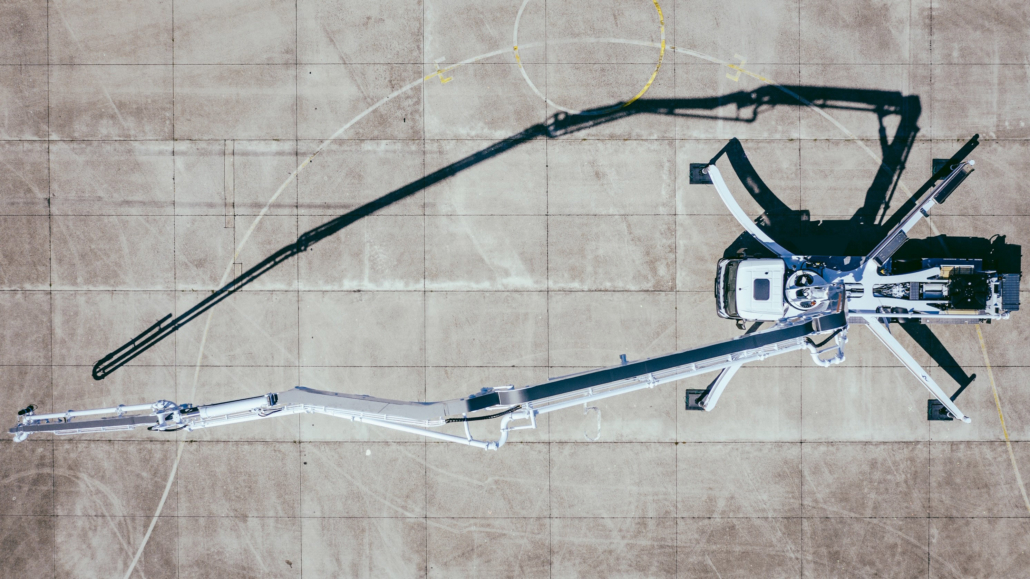

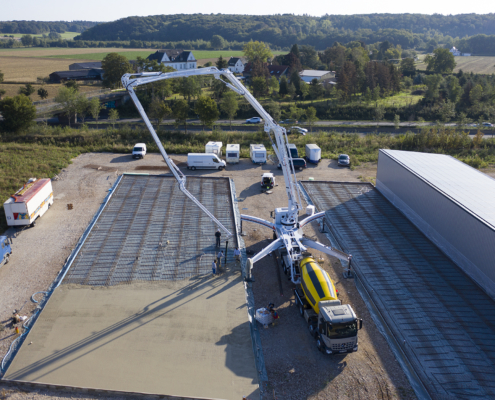

Galéria
